IPHA-120S是朗恒科技采用高清數字信號技術研發的HDMI KVM延長器，該產品為成套設備一對組成；其中一個為發送器,一個為接收器；發送器上面標有Sender字樣，接收器上面標有Receiver字樣。一套延長器可以傳輸主機多種信號，僅使用單根網線把主機的視頻、USB、Audio、MIC接口延長到遠端，用戶可以在遠端實時收聽到電腦主機的圖像和聲音并操作主機。同時在電腦主機的近端，也提供了一個DVI接口，用戶也可 以在近端使用計算機。 本產品支持HDMI/DVI高清音視頻的實時傳輸，最大分辨率為：1920×1200@60Hz，直連最大傳輸距離120米，支持TCP/IP協議，接一次交換機可以延長到200米，可以級聯多次。

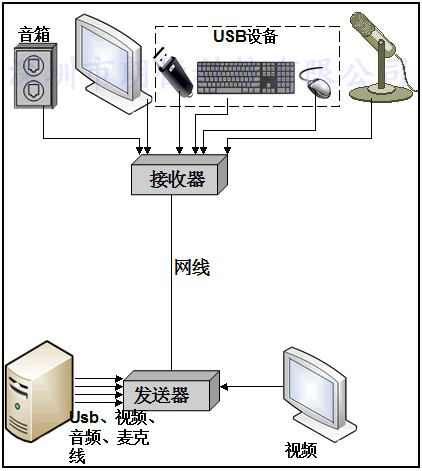

連接示意圖1

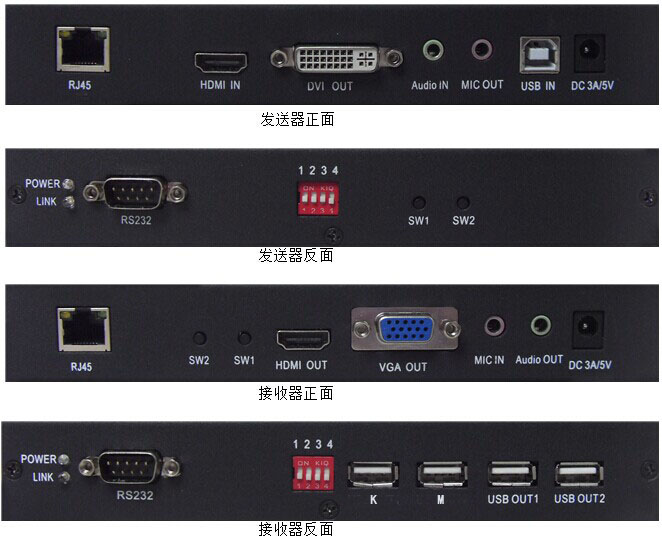

撥碼開關說明
撥碼開關用于多個發送器、多個接收器接入交換機，通過設置撥碼開關，在交換機上不用做任何設置即可實現一對一或者視頻矩陣功能，只需保持所有發送器和接收器所連接的交換機端口在同一局域網即可。設置相同撥碼開關的發送器和接收器才能建立通訊連接，反之中斷通訊連接。目前暫不支持一個發送器對多個接收器的功能。每次對發送器或者接收器的撥碼開關設置做更改后需要對相應的設備斷電重啟才能使之生效。所有發送器必須設置不同的撥碼開關，由于只有4個撥碼開關，所以在交換機上最多只能接16個發送器。

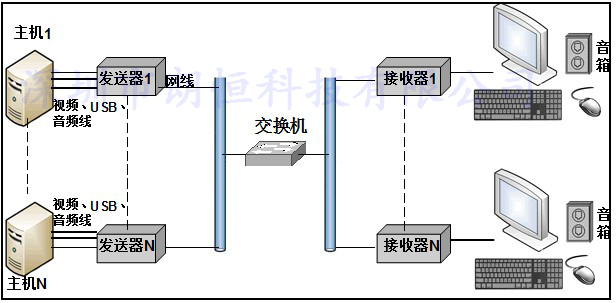

連接示意圖2
產品視頻介紹
1，支持1080P，1920×1200分辨率；
2，多個發送器、多個接收器接入交換機，通過設置撥碼開關，可以實現視頻矩陣功能；
3，單根網線傳輸，純硬件設計，無需驅動、兼容任何系統，即插即用；
4，設備支持DVI/HDMI、USB口、AUDIO、MIC接口；
5，支持音頻的雙向傳輸；
6，HDMI聲音和AUDIO聲音只能二選一。
|
功能 |
輸入信號 |
發送器：一路（HDMI、USB、AUDIO、MIC） |
|
輸出信號 |
發送器：一路DVI-I 接收器：一路（HDMI、AUDIO、MIC）、四路USB |
|
|
傳輸距離 |
120米 |
|
|
視頻接口類型及性能 |
視頻輸入接口 |
HDMI |
|
視頻輸出接口 |
發送器：DVI-I 接收器：HDMI |
|
|
支持HDMI版本 |
HDMI1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i，1920×1200 |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
USB端口 |
協議 |
支持USB2.0協議 |
|
音頻 |
接口 |
3.5mm 立體聲音頻插座 |
|
傳輸接口 |
RJ-45 |
CAT5E,CAT6 |
|
最大傳輸速率 |
1Gbps |
|
|
屬性 |
產品尺寸（長×寬×高） |
發送器 : 200mm×105mm×30mm 接收器: 200mm×105mm×30mm |
|
外包裝尺寸（長×寬×高） |
295mm×270mm×150mm
|
|
|
外殼 |
鐵質材料 |
|
|
顏色 |
黑色 |
|
|
毛重 |
2.5Kg |
|
|
電源部分 |
適應電壓范圍 |
輸入：AC110V-220V，50/60HZ 輸出：5V/3A DC |
|
發送器功耗 |
<5W |
|
|
接收器功耗 |
<4W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一條 |
標配 |
|
3 |
HDMI視頻延長線 |
一條 |
標配 |
|
4 |
USB打印線 |
一條 |
標配 |
|
5 |
音頻公對公延長線 |
一條 |
選配 |
|
6 |
DC5V/3A電源適配器 |
兩個 |
標配 |
|
7 |
使用手冊 |
一本 |
標配 |
|
8 |
保修卡 |
一張 |
標配 |
