HDE-190HUAS-M是朗恒科技采用H.264高清數字視頻壓縮技術研發的HDMI視頻KVM網絡延長器，本產品為成套設備一對組成，其中一個為發送器（標有Sender字樣），一個為接收器（標有Receiver字樣）；能通過單根網線把HDMI視頻、獨立音頻、USB鍵鼠延長到遠端，發送器帶有HDMI環出接口，能夠與遠端同步顯示；并且還可以同時傳輸RS232串口信號，用于與觸摸屏、云臺、電子白板等設備控制的遠距離傳輸，IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。最遠傳輸距離190米，用戶可以在遠端控制使用計算機，圖像效果清晰自然，支持分辨率高達1080P。
產品可應用在安防監控、多媒體信息發布、視頻會議、多媒體教室、主機集中管理、教育系統等。

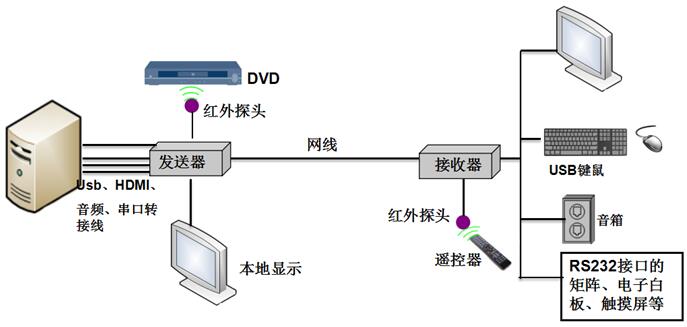

一對一連接示意圖：

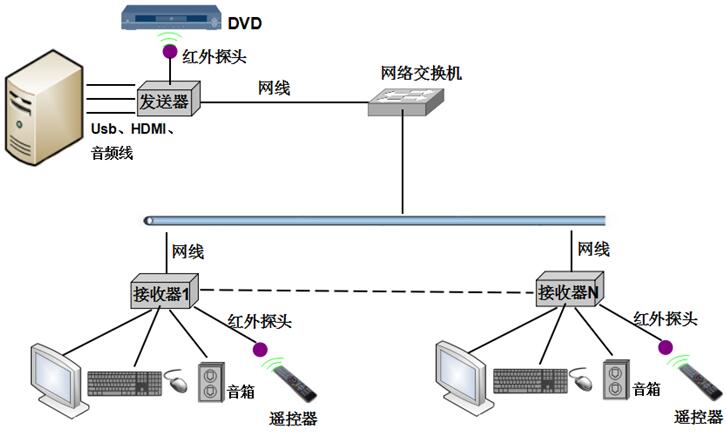

一對多連接示意圖：
1. 采用高清數字視頻壓縮技術，產品穩定可靠、視頻清晰、碼流小、延時低；
2. 支持最高分辨率高達1920×1080@60Hz；
3. 支持通過局域網傳輸；
4. 接交換機不但可以增加傳輸距離，而且一個發送器對多個接收器可以實現分配功能；
5. 接入交換機支持多對多傳輸；
6. 發送器帶有HDMI環出接口；
7. 紅外、串口、音頻功能（選配）。
|
功能 |
輸入信號數 |
發送器：1路(HDMI、USB、RS232、AUDIO) 接收器：1路IR |
|
輸出信號數 |
發送器：1路(HDMI、IR) 接收器：1路(HDMI、RS232、AUDIO)，2路USB |
|
|
傳輸距離 |
網線直連：0-190米 |
|
|
視頻傳輸性能及接口部分 |
視頻輸入/輸出接口 |
HDMI |
|
支持HDMI版本 |
HDMI1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
最高支持1080P |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
USB |
接口 |
A型 |
|
協議 |
僅支持USB鍵鼠 |
|
|
音頻 |
接口 |
3.5mm立體聲音頻插座 |
|
串口 |
接口 |
工業接線端子 |
|
模式 |
雙向傳輸 |
|
|
紅外遙控性能及接口 |
遙控接口 |
3.5mm音頻插座 |
|
遙控接口信號 |
紅外控制信號 |
|
|
網口 |
RJ-45 |
Cat5E/Cat6 |
|
屬性 |
尺寸（長×寬×高） |
發送器: 150mm×64mm×30mm |
|
外殼 |
鐵殼 |
|
|
顏色 |
黑色 |
|
|
毛重 |
1Kg |
|
|
電源部分 |
適應電壓范圍 |
DC12V/1A |
|
發送器功耗 |
4W |
|
|
接收器功耗 |
3W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
HDMI視頻線 |
一條 |
標配 |
|
4 |
USB延長線 |
一條 |
選配 |
|
5 |
音頻線 |
一條 |
選配 |
|
6 |
電源適配器 |
兩個 |
標配 |
|
7 |
紅外收發探頭 |
一對 |
選配 |
|
8 |
工業接線端子轉RS232轉接線 |
兩條 |
選配 |
|
9 |
使用手冊 |
一本 |
標配 |
|
10 |
保修卡 |
一張 |
標配 |
