本產品是一款多功能4屏圖像處理器，采用1路DP 輸入、1路HDMI輸入，4路HDMI輸出，產品可以實現拼接、分配模式，本產品可以實現輸出與顯示器完全匹配、無損的分辨率。輸入支持最高分辨率4×1920×1200@60HZ,并且向下兼容。
產品可應用在安防監控、寬幅游戲、邊緣融合、指揮調度系統、視頻會議、大屏廣告、環幕影院、投影融合、拼接系統等多種場合和領域。

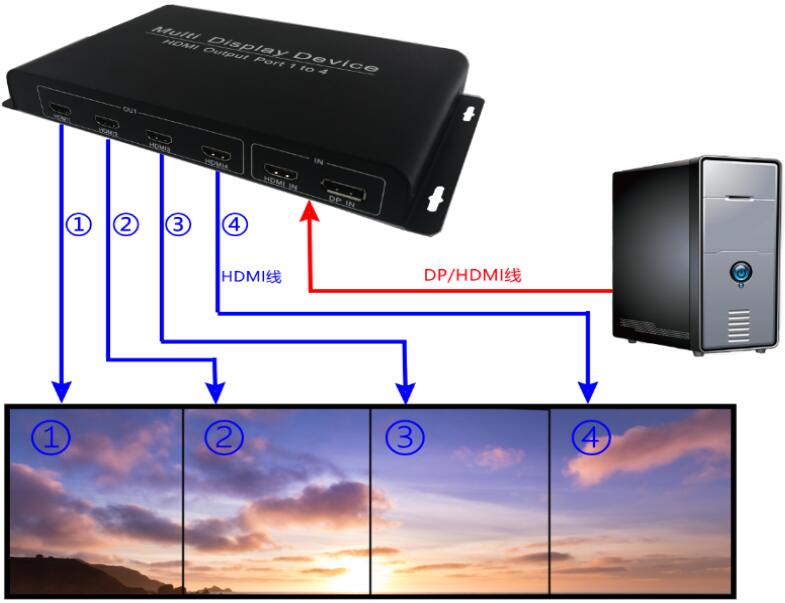

連接示意圖：
1) 工業級高性能產品，采用HDMI/DP輸入接口，HDMI輸出接口。
2) 支持1×4、4×1 、2×2點對點拼接，同時也向下兼容1×3 、1×2、3×1、2×1點對點拼接；
3) 支持DP1.4，同時向下兼容DP1.2，兼容TYPE-C 信號；
4) 支持拼接模式和分配模式切換；
5) 與多頭顯卡相配合，并聯使用，可以組建超高分辨率拼接墻；
6) 超低功能耗，節能環保，可365 天×24 小時不間斷工作；
7) 純硬件架構設計，采用高端可編程FPGA芯片，處理速度快無延時。
