本產品是一款多功能6屏圖像處理器，采用1路DP 輸入、1路HDMI輸入，6路HDMI輸出，產品可以實現拼接、分配模式，本產品可以實現輸出與顯示器完全匹配、無損的分辨率。輸入支持最高分辨率6×1920×1200@30HZ（豎向）、6×1280×800@60HZ（橫向）,并且向下兼容。
產品可應用在安防監控、寬幅游戲、邊緣融合、指揮調度系統、視頻會議、大屏廣告、環幕影院、投影融合、拼接系統等多種場合和領域。

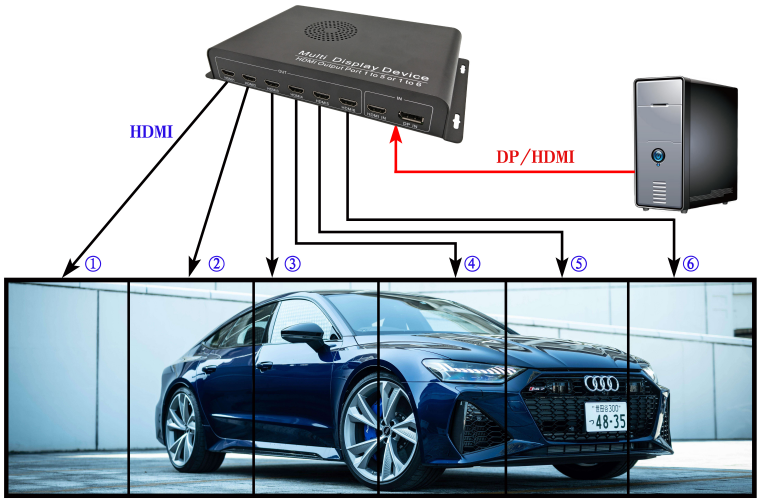

連接示意圖：
1.工業級高性能產品，采用HDMI/DP輸入接口，HDMI輸出接口。
2.支持1×6、6×1、2×3點對點拼接，同時也向下兼容1×5、1×4、1×3、1×2、5×1、4×1、3×1、2×1、3×2、2×2點對點拼接；
3.支持DP1.4，同時向下兼容DP1.2，兼容TYPE-C 信號；
4.支持拼接模式和分配模式切換；
5.與多頭顯卡相配合，并聯使用，可以組建超高分辨率拼接墻；
6.超低功能耗，節能環保，可365 天×24 小時不間斷工作；
7.純硬件架構設計，采用高端可編程FPGA芯片，處理速度快無延時;
8.EDID智能鎖屏技術，智能鎖定對應接口的顯示器在屏幕切換、斷電、掉線情況下，仍能保持原有屏幕信息不錯亂。
|
功能
|
輸入信號數
|
1路(DP、HDMI)
|
|
輸出信號數
|
6路HDMI
|
|
視頻
|
視頻輸入接口
|
DP/HDMI
|
|
視頻輸出接口
|
HDMI
|
|
分辨率(最高支持)
|
6×1920×1200@30HZ（豎向）
6×1280×800@60HZ（橫向）
|
|
屬性
|
尺寸（長×寬×高）
|
238mm×137mm×36mm
|
|
外殼
|
鐵殼
|
|
顏色
|
黑色
|
|
毛重
|
1Kg
|
|
電源部分
|
適應電壓范圍
|
DC12V/2A
|
|
功耗
|
13W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
多屏寶
|
一個
|
標配
|
|
2
|
DP/HDMI視頻線
|
一條
|
選配
|
|
3
|
USB打印線
|
一條
|
選配
|
|
4
|
電源適配器
|
一個
|
標配
|
