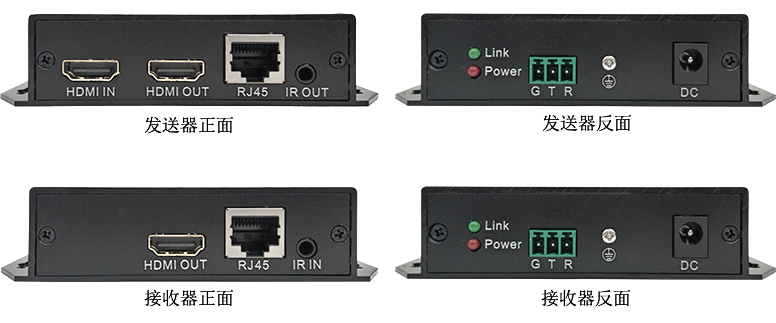

本產品為成套設備一對組成，其中一個為發送器，一個為接收器；發送器上面標有Sender字樣，接收器上面標有Receiver字樣。僅使用單根網線把信號源的HDMI接口延長到最遠達150米，用戶可以在遠端實時收看到圖像, 本產品支持HDMI高清音視頻的實時傳輸，最大分辨率為：1920×1200@60Hz,并且還可以同時傳輸IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。
產品可應用在安防監控、視頻會議、能源電力供應行業、政府部門、商業展示、公用事業等領域。

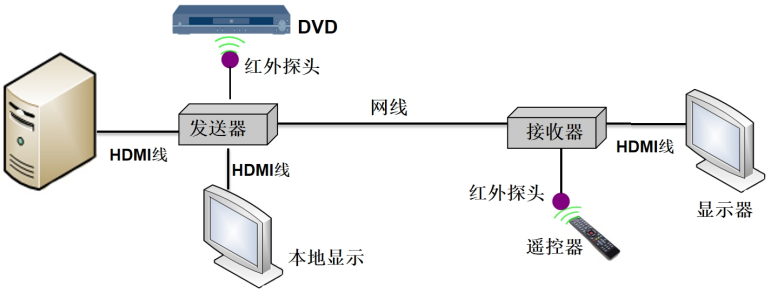

連接示意圖：
1. 采用數字無延時傳輸，圖像清晰且抗干擾能力強；
2. 最高分辨率支持1920×1200@60Hz；
3. 發送器帶有HDMI環出接口；
4. 防靜電、防雷，抗干擾能力強；
5. 兼容DVI信號；
6. 紅外、POC功能（選配）；
7. 鎖定EDID（選配）。
|
功能 |
輸入信號數 |
發送器：1路HDMI 接收器：1路IR |
|
輸出信號數 |
發送器：1路(HDMI、IR) 接收器：1路HDMI |
|
|
傳輸距離 |
直連：0-150米 |
|
|
視頻傳輸性能及接口部分 |
視頻輸入/輸出接口 |
HDMI |
|
支持HDMI版本 |
HDMI1.3 |
|
|
HDMI分辨率 |
1920*1200/1080p/1080i/720p/720i/576p/576i/480p/480i |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
紅外遙控性能及接口 |
遙控接口 |
3.5mm音頻插座 |
|
遙控接口信號 |
紅外控制信號 |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 120mm×106mm×30mm |
|
外殼 |
鋁殼 |
|
|
顏色 |
黑色 |
|
|
網口 |
RJ-45 |
Cat5E/6/7 |
|
電源部分 |
適應電壓范圍 |
DC12V/1A |
|
發送器功耗 |
3W |
|
|
接收器功耗 |
2W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
HDMI視頻線 |
一條 |
標配 |
|
4 |
電源適配器 |
兩個 |
帶POC功能配一個 |
|
5 |
使用手冊 |
一本 |
標配 |
|
6 |
保修卡 |
一張 |
標配 |
