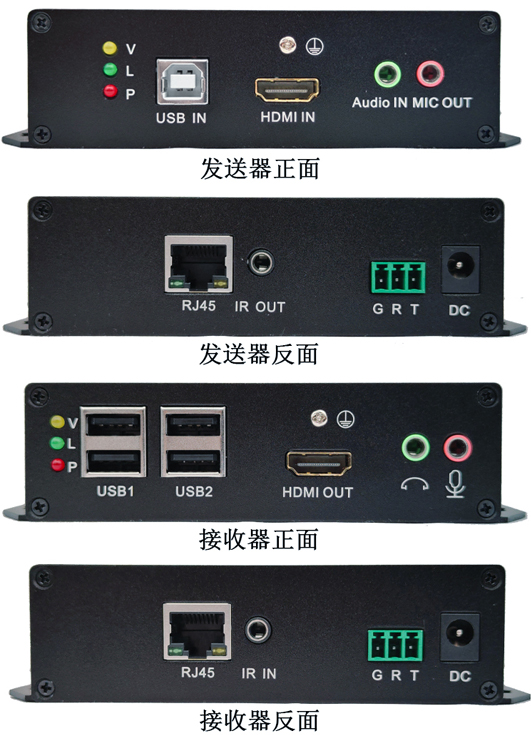

本產品為成套設備一對組成，其中一個為發送器（標有Sender字樣），一個為接收器（標有Receiver字樣）；4K超清視頻輸入輸出，模擬音頻輸入輸出，USB 2.0，紅外，RS232 控制信號；配合控制系統軟件可以實矩陣無縫切換，會議室設備控制,音頻切換，電視墻拼接，KVM坐席等功能。

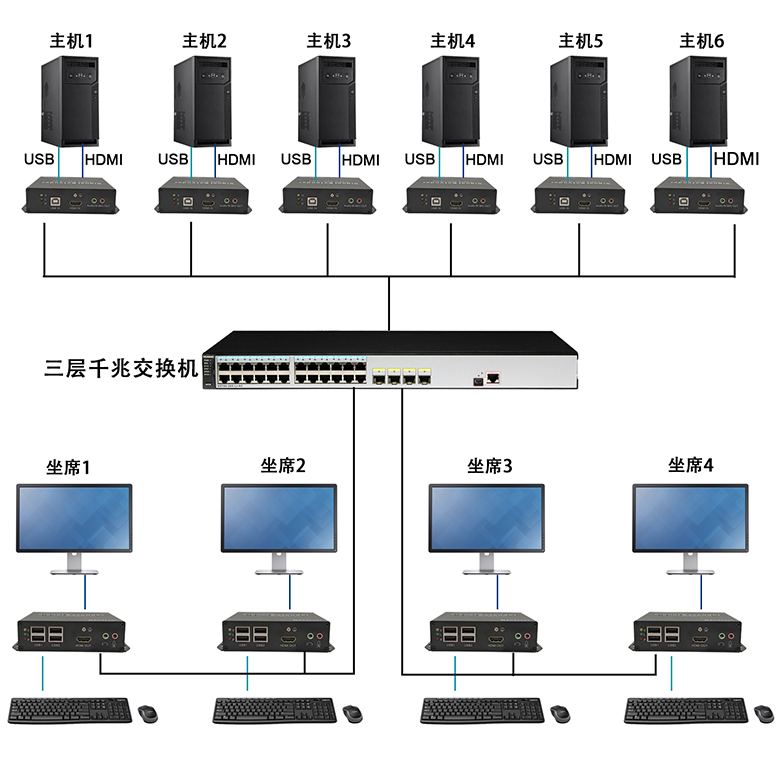

KVM坐席管理系統由硬件與及軟件兩部分組成，硬件主要包括坐席管理主機，坐席收發節點盒，連接計算機或信號輸入配置成 TX、顯示控制及信號輸出接收配置成 RX。坐席管理主機單機支持網線與光纖板卡，網線傳輸距離 100 米，光纖 10 千米。節點數量過大時，可以通過鏈路聚合來實現，坐席管理主機實現視頻，音頻和 USB 創建混合的信號資源通道，快速交換。坐席管理軟件的思想是分布式調度控制與統一管理的結合,其中分布式控制軟件部分是坐席收發節點嵌入式軟件，每個席位都可以通過鍵盤熱鍵彈出 0SD菜單，在菜單上根據預先設置好的權限，可以選擇主機連接，坐席協同推送，其他坐席接管等調度功能與及顯示當前的主機與及坐席的信息,有無信號接入信息等;統一管理軟件是運行在服務器端的管理軟件，主要用于全局管理，可以搜索在網內的所有坐席收發節點盒，查看工作狀態信息，權限的劃分與配置，坐席的跨屏布局等功，實現全局調度切換等。
1) 發射器（編碼器）與接收器（解碼器）組成
2) 通過 1G 交換機網線或光纖
3) 支持 HDMI 1.4
4) 視頻無損編碼低延遲
5) 矩陣切換應用
6) 電視拼接墻應用，支持圖像旋轉
7) 模擬音頻輸入與輸出，支持音頻解嵌，音頻同步于視頻或獨立切換應用
8) RS232控制輸入與輸出，支持中控或 PC 通過網絡發控制命令透傳到 RS232
9) IR 輸入與輸出，支持通過網絡發 IR 控制碼到 IR 發射器，支持 IR 接收學習控制碼網絡輸出
10) KVM 應用，支持 OSD 坐席切換功能，權限管理
11) 內置 WEB 端設置，PC 軟件配置控制
12) 兩路 USB 2.0 接口
13) 兩路 USB 1.1 接口
|
功能 |
輸入信號數 |
發送器：1路(HDMI、USB、RS232、AUDIO) 接收器：1路MIC |
|
輸出信號數 |
發送器：1路MIC 接收器：1路(HDMI、RS232、AUDIO、)，2路USB2.0 2路USB1.1 |
|
|
傳輸距離 |
網線：100米 |
|
|
視頻傳輸性能及接口部分 |
視頻輸入/輸出接口 |
HDMI |
|
支持HDMI版本 |
HDMI1.4 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
最高支持4K×2K@30HZ |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
USB |
接口 |
發送器：B型 接收器：A型 |
|
協議 |
支持USB2.0 USB1.1 |
|
|
USB 連接器 |
2 USB 2.0 Type A 與 2 USB 1.1 Type A,帶 USB 存儲與處理功能 |
|
|
音頻 |
接口 |
3.5mm立體聲音頻插座 |
|
串口 |
接口 |
工業接線端子 |
|
模式 |
雙向傳輸 |
|
|
網口 |
RJ-45 |
Cat5E/Cat6/Cat7 |
|
控制方式 |
OSD菜單,WEB瀏覽器,軟件 |
|
|
屬性 |
尺寸（長×寬×高） |
發送器:131mm×93mm×32mm |
|
外殼 |
鋁殼 |
|
|
顏色 |
黑色 |
|
|
電源部分 |
適應電壓范圍 |
DC12V/1.5-2A |
|
發送器功耗 |
4W |
|
|
接收器功耗 |
4W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
HDMI視頻線 |
一條 |
標配 |
|
4 |
USB打印線 |
一條 |
選配 |
|
5 |
音頻線 |
一條 |
選配 |
|
6 |
電源適配器 |
兩個 |
標配 |
|
7 |
工業接線端子轉RS232轉接線 |
兩條 |
選配 |
|
8 |
使用手冊 |
一本 |
標配 |
|
9 |
保修卡 |
一張 |
標配 |
