IPDD-120UAS是朗恒科技采用先進的4K高速視頻處理技術設計的KVM延長器，本產品為成套設備一對組成，其中一個為發送器（標有Sender字樣），一個為接收器（標有Receiver字樣）；能通過單根網線把DP視頻、獨立音頻、麥克、USB延長到遠端，并且還可以同時傳輸RS232串口信號，用于與觸摸屏、云臺、電子白板等設備控制的遠距離傳輸，IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。最遠傳輸距離120米，用戶可以在遠端控制使用計算機，圖像效果清晰自然，支持分辨率高達4K×2K。
產品可應用在投影融合、拼接大屏、多媒體信息發布、視頻會議、多媒體教室、主機集中管理、大屏幕廣告等。

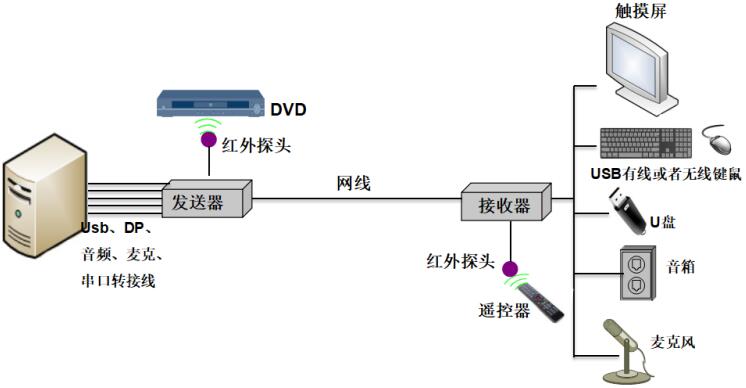

連接示意圖：
1.采用數字無延時傳輸，圖像清晰且抗干擾能力強；
2.支持多種分辨率，最高可達4K×2K@30HZ；
3.支持EDID的透?jìng)?，能夠兼容不同品牌顯示輸出設備；
4.支持USB2.0協議， USB設備兼容性好，多達4個USB接口，支持USB鍵鼠、高清攝像頭、手機充電及拷貝數據、移動存儲設備、觸摸屏等，大電流設計，不會掉線，方便用戶使用；
5.支持音頻的雙向傳輸；
6.支持通過千兆局域網傳輸；
7.USB、紅外、串口、音頻功能（選配）。
|
功能
|
輸入信號數
|
發送器：1路(DP、USB、RS232、AUDIO)
接收器：1路(MIC、IR）
|
|
輸出信號數
|
發送器：1路(MIC、IR)
接收器：1路(DP、RS232、AUDIO)，4路USB
|
|
傳輸距離
|
網線直連：0-120米
|
|
視頻傳輸性能及接口部分
|
視頻輸入接口
|
DP
|
|
視頻輸出接口
|
DP
|
|
DP分辨率
|
最高支持4K×2K@30HZ
|
|
USB
|
接口
|
發送器：B型
接收器：A型
|
|
協議
|
支持USB2.0
|
|
音頻
|
接口
|
3.5mm立體聲音頻插座
|
|
串口
|
接口
|
工業接線端子
|
|
模式
|
雙向傳輸
|
|
紅外遙控性能及接口
|
遙控接口
|
3.5mm音頻插座
|
|
遙控接口信號
|
紅外控制信號
|
|
網口
|
RJ-45
|
Cat5E/6/7
|
|
屬性
|
尺寸（長×寬×高）
|
發送器:131mm×93mm×32mm
接收器:131mm×93mm×32mm
|
|
外殼
|
鋁殼
|
|
顏色
|
黑色
|
|
電源部分
|
適應電壓范圍
|
DC12V/1.5-2A
|
|
發送器功耗
|
4W
|
|
接收器功耗
|
4W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
發送器
|
一個
|
標配
|
|
2
|
接收器
|
一個
|
標配
|
|
3
|
DP視頻線
|
一條
|
標配
|
|
4
|
USB打印線
|
一條
|
選配
|
|
5
|
音頻線
|
一條
|
選配
|
|
6
|
電源適配器
|
兩個
|
標配
|
|
7
|
紅外收發探頭
|
一對
|
選配
|
|
8
|
工業接線端子轉RS232轉接線
|
兩條
|
選配
|
|
9
|
使用手冊
|
一本
|
標配
|
|
10
|
保修卡
|
一張
|
標配
|
