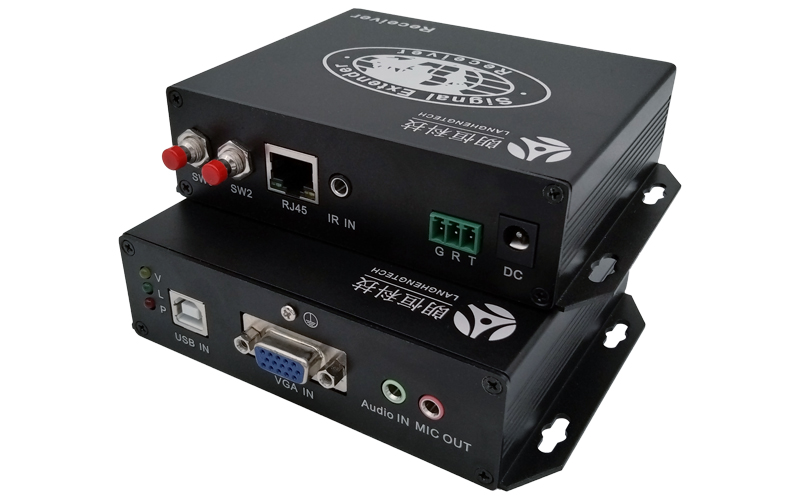

IPVE-120UAS是朗恒科技采用先進的4K高速視頻處理技術設計的KVM延長器,本產品為成套設備一對組成,其中一個為發送器(標有Sender字樣),一個為接收器(標有Receiver字樣);能通過單根網線把VGA視頻、獨立音頻、麥克、USB延長到遠端,并且還可以同時傳輸RS232串口信號,用于與觸摸屏、云臺、電子白板等設備控制的遠距離傳輸,IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。最遠傳輸距離120米,用戶可以在遠端控制使用計算機,圖像效果清晰自然,分辨率最高可達2560×1080@60HZ。
產品可應用在安防監控、多媒體信息發布、視頻會議、多媒體教室、主機集中管理、大屏幕廣告,教育系統,拼接系統等。

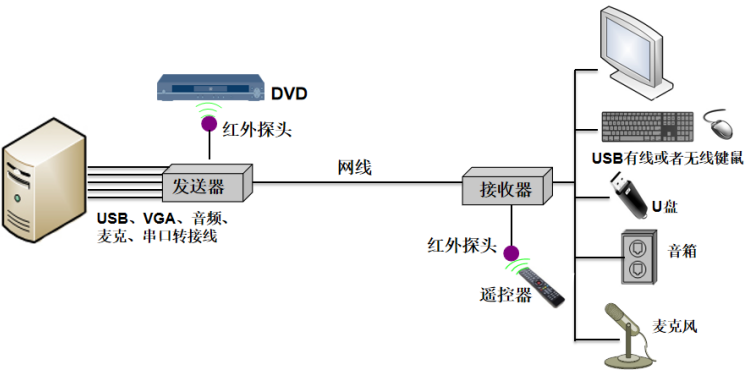

連接示意圖:
1.采用數字無延時傳輸,圖像清晰且抗干擾能力強;
2.支持多種分辨率,最高可達2560×1080@60HZ,一些沒有的分辨率可以通過顯卡的控制面板自定義添加;
3.支持USB2.0協議, USB設備兼容性好,多達4個USB接口,支持USB鍵鼠、高清攝像頭、手機充電及拷貝數據、移動存儲設備、觸摸屏等,大電流設計,不會掉線,方便用戶使用;
4.支持音頻的雙向傳輸;
5.支持通過千兆局域網傳輸;
6.紅外、串口、音頻功能(選配)。
功能
|
輸入信號數
|
發送器:1路(VGA、USB、RS232、AUDIO)
接收器:1路(MIC、IR)
|
輸出信號數
|
發送器:1路(MIC、IR)
接收器:1路(VGA、RS232、AUDIO),4路USB
|
傳輸距離
|
網線直連:0-120米
|
VGA視頻
|
視頻輸入接口
|
HD15PIN(母制VGA)
|
視頻輸出接口
|
HD15PIN(母制VGA)
|
視頻信號處理帶寬
|
>350MHz(-3dB)
|
同步信號
|
>200KHZ
|
視頻分辨率
|
最大支持2560×1080@60HZ
|
USB
|
接口
|
發送器:B型
接收器:A型
|
協議
|
支持USB2.0
|
音頻
|
接口
|
3.5mm立體聲音頻插座
|
串口
|
接口
|
工業接線端子
|
模式
|
雙向傳輸
|
紅外遙控性能及接口
|
遙控接口
|
3.5mm音頻插座
|
遙控接口信號
|
紅外控制信號
|
網口
|
RJ-45
|
Cat5E/6/7
|
屬性
|
尺寸(長×寬×高)
|
發送器:131mm×93mm×32mm
接收器:131mm×93mm×32mm
|
外殼
|
鋁殼
|
顏色
|
黑色
|
電源部分
|
適應電壓范圍
|
DC12V/1.5-2A
|
發送器功耗
|
4W
|
接收器功耗
|
4W
|
操作環境
|
工作溫度
|
-15℃-55℃
|
存儲溫度
|
-40-80℃
|
濕度
|
0-95% (無凝結)
|
序號
|
名稱
|
數量
|
備注
|
1
|
發送器
|
一個
|
標配
|
2
|
接收器
|
一個
|
標配
|
3
|
公對公VGA視頻線
|
一條
|
標配
|
4
|
USB打印線
|
一條
|
選配
|
5
|
音頻線
|
一條
|
選配
|
6
|
電源適配器
|
兩個
|
標配
|
7
|
紅外收發探頭
|
一對
|
選配
|
8
|
工業接線端子轉RS232轉接線
|
兩條
|
選配
|
9
|
使用手冊
|
一本
|
標配
|
10
|
保修卡
|
一張
|
標配
|
