HDB-100M2是朗恒科技采用數字無壓縮技術研發的HDMI KVM延長器本產品由發送器(標有 Sender字樣)和接收器（標有Receiver字樣）組成，能通過單根屏蔽網線把HDMI視頻、USB、遠程開關機(選配)延長到遠端，最遠傳輸距離100米，用戶可以在遠端開關計算機主機及控制使用計算機，進行拷貝數據，圖像效果清晰自然，無延時。可把主機放在一個安全集中的地方，這樣方便維護管理，保證設備的安全性，并減少噪音和發熱。
本產品可以廣泛應用于觸摸屏、辦公桌面、大屏幕廣告、教育系統、拼接系統、銀行證劵系統等。

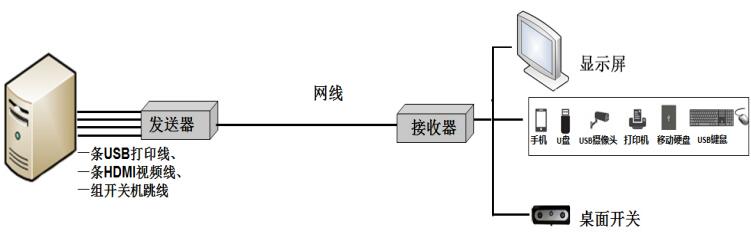

連接示意圖：
1.全數字，無壓縮、無延時傳輸；
2.支持1080P，1920×1200@60HZ多種分辨率，最高可達2560×1440@60HZ。
3.視頻兼容性好，支持接入各種不同品牌顯示器和顯卡。
4.支持USB2.0協議， USB設備兼容性好，不會卡頓及重啟。
5.支持遠程開關、重啟電腦主機以及主機開關機LED指示燈，使用方便。
6.1個USB接口，可以接入觸摸框、USB鍵鼠、高清攝像頭、手機充電及拷貝數據，移動硬盤等，大電流設計，不會掉線，方便用戶使用。
7.內置強抗干擾電路設計，對靜電干擾，浪涌干擾，射頻干擾都有很好處理，性能可靠穩定。
8.高速電路設計，無延時，不會影響用戶的游戲效果。
9.發送器設有開關機按鈕(標有PC SW字樣)。
10.發送器開關機、重啟、LED針腳不分正負，跳線可正反插。
|
功能
|
輸入
|
發送器：一路（USB、開關機、重啟、開關機指示燈）、一路HDMI
|
|
輸出
|
接收器:一路（開關機、重啟、開關機指示燈）、一路HDMI、一路USB
|
|
傳輸距離
|
0-100米
|
|
視頻接口及性能
|
發送器視頻接口
|
HDMI
|
|
接收器視頻接口
|
HDMI
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
視頻分辨率
|
1080P，1920×1200@60HZ,最高支持2560×1440@60HZ
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
USB接口
|
接口類型
|
發送器B型母口
|
|
接收器A型母口
|
|
協議
|
支持USB2.0
|
|
傳輸接口
|
RJ45
|
Cat5E/Cat6(建議使用屏蔽網線)
|
|
屬性
|
尺寸
|
發送器：125mm×88mm×30mm
接收器：125mm×88mm×30mm
|
|
外殼
|
鐵殼
|
|
顏色
|
黑色
|
|
電源部分
|
適用電壓范圍
|
輸入：AC100V-240V～50/60HZ
輸出：DC12V/1.5A-2A
|
|
功耗
|
發送器：6W
接收器：9W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
發送器
|
一個
|
標配
|
|
2
|
接收器
|
一個
|
標配
|
|
3
|
HDMI視頻線
|
一條
|
標配
|
|
4
|
USB打印線
|
一條
|
標配
|
|
5
|
跳線(三合一)
|
一條
|
選配
|
|
6
|
桌面開關
|
一個
|
選配
|
|
7
|
電源適配器
|
兩個
|
標配
|
|
8
|
使用手冊
|
一本
|
標配
|
|
9
|
保修卡
|
一張
|
標配
|
