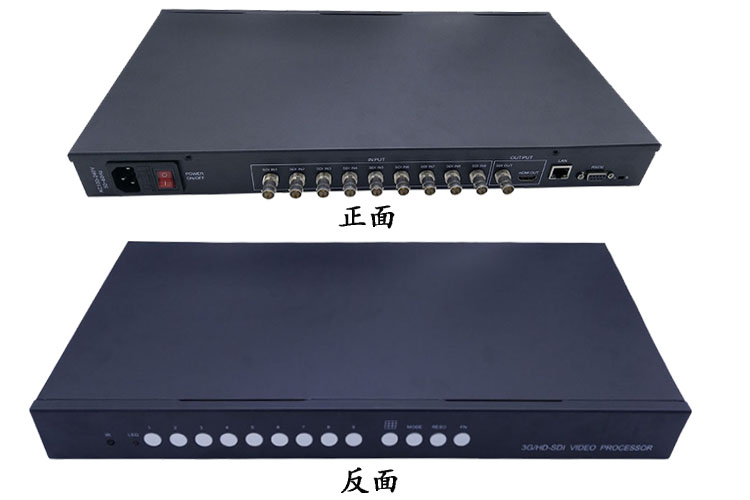

SDI-VS9(SDI視頻9畫面分割器)

本產品能夠?qū)崿F(xiàn)單機顯示多畫面，多畫面疊加，畫中畫，畫外畫等特殊顯示控制；支持多路SDI信號進行單屏四分割顯示；支持圖像窗口任意拉伸。支持高清SDI視頻輸入，輸入分辨率支持720p到1080p。

1，采用高速FPGA，實現了全數字，無損視頻切換和畫面分割。
2，自動識別輸入信號和配置各種顯示模式。
3，內置自動均衡，畫面清晰穩定。
4，內置防雷管、ESD保護電路，能有效防雷、防靜電。
5，現場安裝：簡單方便，即插即用，無需設置。
6，支持RS232 串口、以太網兩種控制方式。
7，支持顯示多種顯示模式。
8，支持有斷電記憶功能。
9，支持無縫切換。

一、強大的上位機
畫面分割器的上位機控制方式主要采用RS232串口及以太網兩種，具有功能全面，操作簡便直觀，所見即所得，打開即用的特點。

二、數據運算能力強大
數據并行處理，輸出端口占用一個通道，每通道數據帶寬達到4.95GHz/s，完全能滿足單路輸出1920x1080@60Hz（148.5MHz）的高分辨率顯示。高速運動畫面無撕裂，不丟幀，無圖像追趕現象。圖像分割控制器內部信號是多通道并行同步處理，每通道數據帶寬達到4.95GHz/s，每一輸出端口占用一個通道，所有圖像窗口均能實時流暢顯示，沒有任何圖像延遲、丟幀和不同步造成的圖像撕裂等現象。

三、純硬件架構
采用純硬件架構，無操作系統，無板卡式處理器死機、藍屏和病毒的困擾，無系統崩潰風險，可全年持續工作，啟動時間小于30秒。單臺設備最大支持9路輸入，并支持多臺級聯。

四、超低的功耗
主芯片采用FPGA進行設計，整板最大功耗不超過7W（主板功耗[email protected]）。相比其他電視芯片拼接的方案（約40W）方案。本畫面分割器具有超低功耗，節能省電，超長的使用壽命和超強的穩定性。

五、極高性價比
自主研發生產，元器件均采用耐高溫，長壽命器件，省去中間環節，有極高的性價比。相比市場上的子母板級聯的畫面分割器、刀片式工控機箱的設計方案，我們采用的是單板集成多通道的方案，具有設計簡單，使用壽命長等特點。

名稱	規格
SDI輸入
輸入接口	SDI
像素時鐘	148.5MHz/74.25MHz
輸入分辨率	576x480@60Hz ~ 1920x1080@60Hz
色彩深度	24位（1677萬色）
縮放和顯示	無限制
圖像控制	移動、拉伸、疊加等
HDMI輸出
輸出接口	HDMI
輸出分辨率	1920x1080p@60Hz、1920x1080p@50Hz、1920x1080p@30Hz、1280x720p@60Hz
色彩深度	24bit（1677萬色）
縮放和顯示	無限制
SDI輸出
輸出接口	SDI
輸出格式	SDI格式/HDMI
輸出分辨率	1920x1080p@60Hz、1920x1080p@50Hz、1920x1080p@30Hz、1280x720p@60Hz
輸出刷新率	30Hz 、50Hz 、60Hz
色彩深度	24位（1677萬色）
控制端口	RS232 、以太網
控制軟件	專業畫面分割器PC控制軟件
電氣特性	輸入電壓：單相交流220V@50Hz
功耗	最大7W
外觀	長440mm寬240mm高43mm
