多屏拼接處理器是配置靈活、運行穩定的高性能信號切換、分配及視頻圖像處理工作站，適用于教育科研、政府公告、信息出版、行政管理、軍事指揮、展覽展示、安防監控、家電銷售等領域。產品集高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理技術于一身，具有強大的信號處理能力。采用大容量高速 FPGA陳列式組合處理構架，無CPU和操作系統。高性能全硬件架構板卡式設計，圖像無延遲、無離散化、不丟幀、無失真，實現了圖像的完美呈現。支持 VGA、HDMI、IP、CVBS、等多種信號輸入，視頻輸入與輸出有4X4、4X12、16X16等多種組合，最大可以支持40X40，單個輸出通道最高支持分辨率1080P，形成統一完整的拼接圖像。
1，純硬件架構，圖像處理性能優異；
2，無任何壓縮、解壓處理，信號無失真；
3，陳列式組合處理構架，全硬件設計，無 CPU和操作系統；
4，支持 HDMI、HDMI-4K、DVI、SDI、VGA、IP、CVBS、（混合板卡 2BNC,、2HDMI、2VGA）輸入；
5，需要不同大小分辨率的LED模組拼接顯示，不同現場的非常規拼接及顯示需求可以選擇LED拼接處理器。
6，HDMI輸出單通道帶寬高達 3.2G，支持最高 1920*1080@60Hz高清視頻格式；
7，支持單屏幕開4個窗口，窗口可任意漫游、疊加、縮放，最大支持 4層畫面疊加；
8，支持字符疊加，支持歡迎詞，斷電自動記憶；采用靈活的板卡式設計，支持輸入、輸出板卡熱插拔，安裝便捷，操作簡單，便于日常使用、維護；

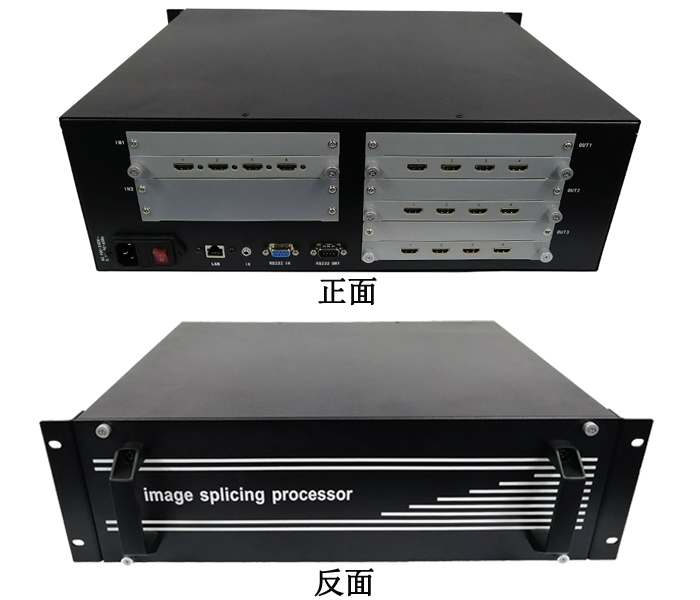

9，設備箱體采用標準機箱設計，安裝過程簡便，布線便捷、美觀，便于大規模設備的安裝和部署；
10，支持電源冗余功能，系統更加穩定可靠；支持 RS232輸入/環出、RJ45網絡接口控制，WEB,IPAD手機控制，實現快速切換操作；
11，專用控制軟件，軟件安裝簡便、功能豐富；穩定性高，可 7×24小時的連續運行。
|
接口類型
|
輸入接口類型
|
HDMI/VGA/CVBS/HDMI-4K/DVI/SDI
|
|
輸出接口類型
|
HDMI/DVI
|
|
信號分辨率
|
輸入分辨率
|
VGA/HDMI:4K@30HZ,1920×1080@60Hz及以下
|
|
CVBS:標清信號
|
|
輸出分辨率
|
HDMI:1920×1080@60Hz / 1366×768@60Hz
|
|
板卡路數
|
輸入板卡
|
HDMI輸入：每塊板 4路輸入
|
|
混合輸入：每塊板 2路 hdmi輸入 + 2路 VGA(或 CVBS）輸入
|
|
DVI輸入：每塊板 4路輸入，通過轉換接頭，每個輸入可以連接以下任何信號之一： DVI/HDMI/VGA/YPBPR/CVBS
|
|
SDI輸入：每塊板 4路輸入，支持 3G-SDI， HD-SDI等各種 SDI模式
|
|
輸出板卡
|
HDMI輸出：每塊板 4路輸出
|
|
DVI輸出：每塊板 4路輸出
|
|
大屏規模
|
MAX:輸入 /輸出數量
|
10路板卡輸入 /10路板卡輸出（ 40路輸入 /40路輸出）
|
|
控制規模
|
單臺最大連接 40塊屏
|
|
功能參數
|
圖形處理能力
|
窗口可任意漫游、疊加、縮放
|
|
單屏最多窗口
|
4個窗口
|
|
領先功能
|
點對點
|
實現點對點精細圖像處理
|
|
無閃爍切換
|
直接切換到新的畫面 ,中間沒有任何中間不穩定的閃爍現象
|
|
60Hz
|
縮放漫游疊加處理過程中保持 60Hz刷新率
|
|
垂直方向同步
|
快速移動的圖像無錯位的現象
|
|
控制功能
|
控制接口
|
RS232輸入 /環出 /RJ45
|
|
控制軟件
|
處理器控制軟件
|
|
外觀參數
|
機箱尺寸
|
455mm（長） ×290mm（深） ×270mm（高）
|
|
機箱材質
|
金屬
|
|
重量
|
10kg
|
|
電源功耗
|
電源輸入
|
100-240VAC,50/60Hz
|
|
整機功耗
|
<200W
|
|
環境參數
|
散熱
|
內置風扇
|
|
工作溫度
|
-10℃~+55℃
|
|
工作濕度
|
10%~90%
|
|
工作時間
|
7×24小時
|
