IPHEL-120AS是朗恒科技采用先進的4K高速視頻處理技術設計的HDMI視頻延長器，能通過單根網線把HDMI視頻、獨立音頻、麥克延長到遠端，發送器帶有HDMI環出接口，能夠與遠端同步顯示；并且還可以同時傳輸RS232串口信號，用于與觸摸屏、云臺、電子白板等設備控制的遠距離傳輸，IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。最遠傳輸距離150米，用戶可以在遠端控制使用計算機，圖像效果清晰自然，支持分辨率高達4K×2K。
產品可應用在安防監控、多媒體信息發布、視頻會議、多媒體教室、主機集中管理、大屏幕廣告，教育系統，拼接系統等。

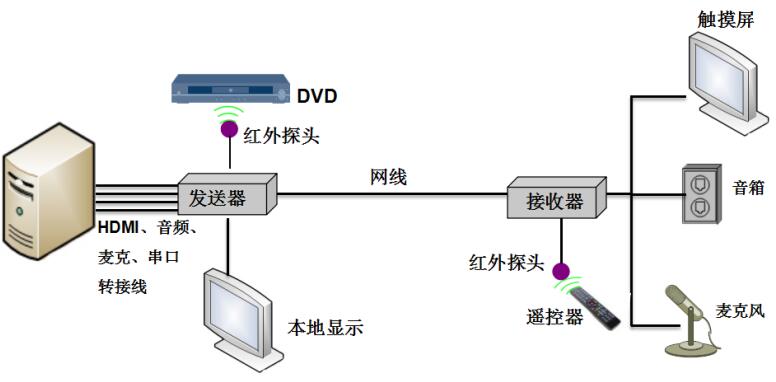

連接圖：
1.采用數字無延時傳輸，圖像清晰且抗干擾能力強；
2.發送器帶有HDMI本地環出接口；
3.支持多種分辨率，最高可達4K×2K@30HZ；
4.支持HDMI1.4，支持3D；
5.支持EDID的透?jìng)?，能夠兼容不同品牌顯示輸出設備；
6.支持音頻的雙向傳輸；
7.支持通過千兆局域網傳輸；
8.紅外、串口、音頻功能（選配）。
|
功能
|
輸入信號數
|
發送器：1路(HDMI、RS232、AUDIO)
接收器：1路(MIC、IR）
|
|
輸出信號數
|
發送器：1路(HDMI、MIC、IR)
接收器：1路(HDMI、RS232、AUDIO)
|
|
傳輸距離
|
網線直連：0-150米
|
|
視頻傳輸性能及接口部分
|

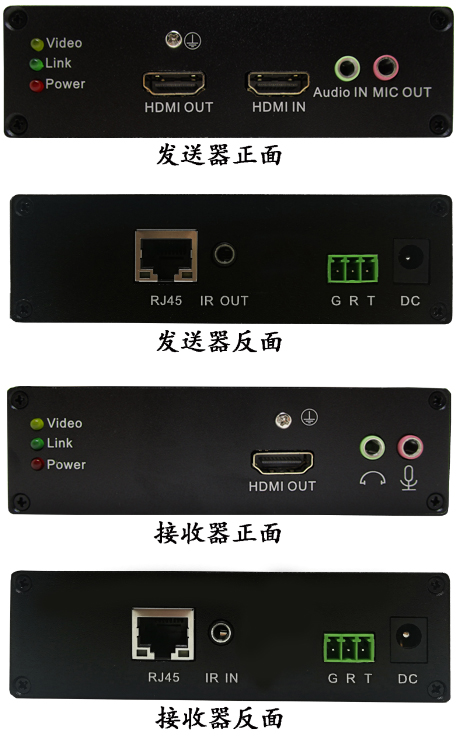

視頻輸入/輸出接口
|
HDMI
|
|
支持HDMI版本
|
HDMI1.4
|
|
支持HDCP版本
|
HDCP1.2
|
|
HDMI分辨率
|
最高支持4K×2K@30HZ
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
音頻
|
接口
|
3.5mm立體聲音頻插座
|
|
串口
|
接口
|
工業接線端子
|
|
模式
|
雙向傳輸
|
|
紅外遙控性能及接口
|
遙控接口
|
3.5mm音頻插座
|
|
遙控接口信號
|
紅外控制信號
|
|
網口
|
RJ-45
|
Cat5E/Cat6
|
|
屬性
|
尺寸（長×寬×高）
|
發送器: 131mm×93mm×32mm
接收器: 131mm×93mm×32mm
|
|
外殼
|
鋁殼
|
|
顏色
|
黑色
|
|
毛重
|
1Kg
|
|
電源部分
|
適應電壓范圍
|
DC9-12V/1A
|
|
發送器功耗
|
4W
|
|
接收器功耗
|
3W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
發送器
|
一個
|
標配
|
|
2
|
接收器
|
一個
|
標配
|
|
3
|
HDMI視頻線
|
一條
|
標配
|
|
4
|
音頻線
|
一條
|
選配
|
|
5
|
電源適配器
|
兩個
|
標配
|
|
6
|
紅外收發探頭
|
一對
|
選配
|
|
7
|
工業接線端子轉RS23轉接線
|
兩條
|
選配
|
|
8
|
使用手冊
|
一本
|
標配
|
|
9
|
保修卡
|
一張
|
標配
|
