本產品為成套設備一對組成，其中一個為發送器（標有Sender字樣），一個為接收器（標有Receiver字樣）；能通過單根光纖把HDMI視頻、獨立音頻、麥克延長到遠端，并且還可以同時傳輸RS232串口信號，用于與觸摸屏、云臺、電子白板等設備控制的遠距離傳輸，IR紅外信號可以對DVD、機頂盒等設備的紅外遠程控制。最遠傳輸距離20千米，傳輸后圖像效果清晰自然，支持分辨率高達4K×2K。其中音頻、串口、紅外為可選功能，選擇不同的功能，對應的型號不同，包裝配線不同。

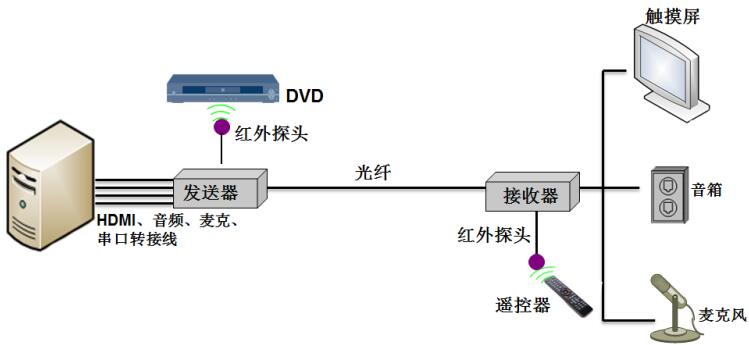

產品可應用在安防監控、多媒體信息發布、視頻會議、多媒體教室、主機集中管理、大屏幕廣告，教育系統，拼接系統等。
|
型號 |
光纖 |
傳輸距離 |
選擇 |
|
UVO-5HAS1 |
多模雙芯 |
300米 |
□ |
|
UVO-5HAS2 |
單模雙芯 |
20公里 |
□ |
|
UVO-5HAS |
單模單芯 |
20公里 |
□ |
|
UVO-5HAS4 |
多模單芯 |
300米 |
□ |
|
功能 |
輸入信號數 |
發送器：1路(HDMI、RS232、AUDIO) 接收器：1路(MIC、IR） |
|
輸出信號數 |
發送器：1路(MIC、IR) 接收器：1路(HDMI、RS232、AUDIO) |
|
|
傳輸距離 |
單模：0-20千米 多模：0-2千米 |
|
|
視頻傳輸性能及接口部分 |
視頻輸入/輸出接口 |
HDMI |
|
支持HDMI版本 |
HDMI1.4 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
最高支持4K×2K@30HZ |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
音頻 |
接口 |
3.5mm立體聲音頻插座 |
|
串口 |
接口 |
工業接線端子 |
|
模式 |
雙向傳輸 |
|
|
紅外遙控性能及接口 |
遙控接口 |
3.5mm音頻插座 |
|
遙控接口信號 |
紅外控制信號 |
|
|
光口 |
光輸入，輸出接口 |
單/多模 LC型 |
|
傳輸波長 |
850nm/1310nm/1550nm |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 131mm×93mm×32mm |
|
外殼 |
鋁殼 |
|
|
顏色 |
黑色 |
|
|
毛重 |
1.2Kg |
|
|
電源部分 |
適應電壓范圍 |
DC9V-12V/1A |
|
發送器功耗 |
3W |
|
|
接收器功耗 |
3W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
HDMI視頻線 |
一條 |
標配 |
|
4 |
音頻線 |
一條 |
選配 |
|
5 |
電源適配器 |
兩個 |
標配 |
|
6 |
紅外收發探頭 |
一對 |
選配 |
|
7 |
工業接線端子轉RS23轉接線 |
兩條 |
選配 |
|
8 |
使用手冊 |
一本 |
標配 |
|
9 |
保修卡 |
一張 |
標配 |
