OSDI-1V朗恒科技SDI高清無壓縮數字視頻光端機是提供給用戶在一根光纖上實現1路視頻遠距離、無失真、高質量的傳輸。信號格式從19.4Mbps到2.97Gbps, 系統支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號,可以滿足各行業單位，對廣播級SDI非壓縮數字視頻信號源的光傳輸業務的需求，具有高性能指標和配置靈活，容易整合到各種SDI傳輸系統中。

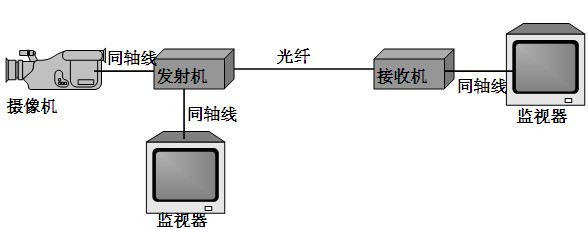

連接示意圖：
功能與特點
1,在光纖上傳1路單向視頻
2，最高分辨率為1080I
3,光纖傳輸距離標準最遠可達20公里(單模)
4,工作范圍從19.4Mb/s 到2.97Gb/s
5,100m自動電纜均衡，適用所有在2.97Gb/s以下的速率（Belden 1694A）
6,支持視頻再生中繼
7,LED狀態指示燈對關鍵的參數進行監視 7,無需軟件設置，支持即插即用功能，支持熱插拔
8,內置浪涌和靜電保護，三級防雷設計
技術參數
一，串行電視： BNC 輸入
電視信號標準：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
輸入數目：1 路
反射損耗：>15DB
均衡：0-150m @ 1.485Gb/s
連接器：75Ω BNC
二，光輸出
輸出數量:1
線纜傳輸類型:單模單纖（多?？蛇x）
工作波長:1310nm /1550nm
反射損失:> 15dB
抖動:< 0.2UI
連接器:FC
三，串行電視 BNC 輸出(EO/OE) 與輸入同
輸出數量:接收端1路輸出
信號電平:800mV 標稱
上升/下降時間:200ps 標稱
過沖:< 10% 振幅
反射損耗:> 15dB
抖動:< 0.2UI
連接器:75Ω BNC
四，電氣指標
工作溫度:-25℃～＋70℃
電壓 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標
平均無故障工作時間 ﹥100000小時
五，外形尺寸和重量
產品尺寸大?。?30(L)mm x 110(W)mm x 25mm(H)
外包裝尺寸大?。?80(L)mm x 2500(W)mm x70mm(H)
毛重: 1KG
六，電源
DC 12V/1A
七，指示燈
光信號、SDI工作狀態指示

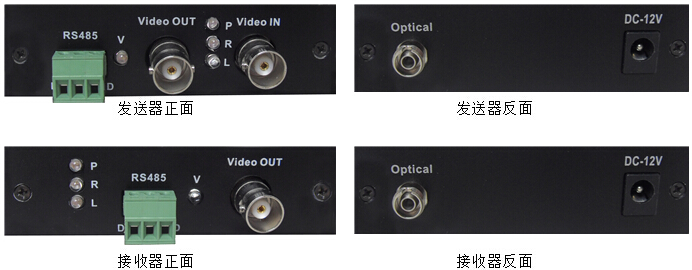

產品接口
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
發送器
|
1個
|
標配
|
|
2
|
接收器
|
1個
|
標配
|
|
3
|
SDI連接線
|
2條
|
標配
|
|
4
|
DC12V/1A電源
|
2個
|
標配
|
|
5
|
說明書
|
1本
|
標配
|
|
6
|
質量保修卡
|
1張
|
標配
|
