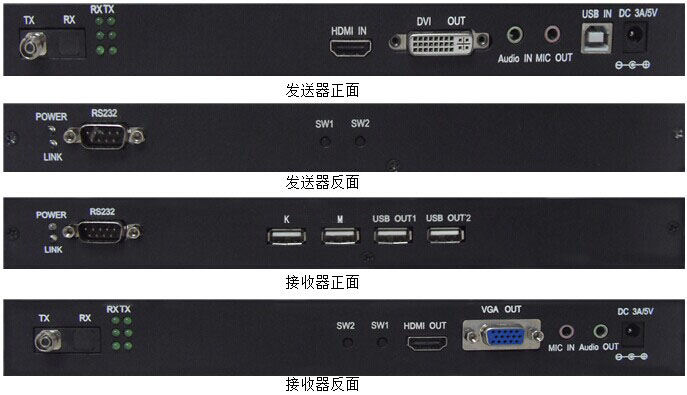

VDA-3UHA是朗恒科技采用高清數字信號傳輸?shù)腒VM音視頻光端機，本產品由發送器(標有Sender字樣)和接收器（標有 Receiver字樣）組成，能通過單芯/雙芯光纖把計算機主機的音頻、HDMI/DVI、USB接口延長到遠端，用戶可以在遠端實時收聽到電腦主機的圖像和聲音并使用電腦。同時在電腦主機的近端，也提供了一個DVI接口，用戶也可以在近端使用計算機。
本產品支持DVI/HDMI高清音視頻的實時傳輸，支持分辨率最大為：1920×1200@60Hz，最大傳輸距離可達2千米(多模)/20千米(單模)。產品可應用在軍事指揮與控制、公安指揮與控制、交警交通管理、能源電力供應行業、政府部門、醫療系統、商業展示、多媒體功能廳、公用事業等領域。

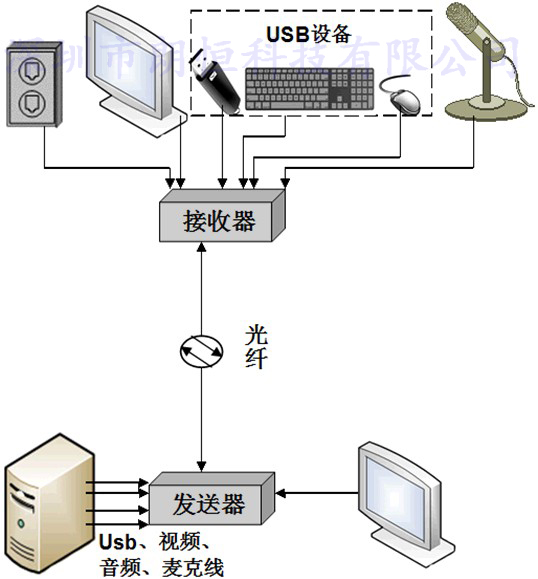

連接示意圖
DVI光端機型號列表：
|
型號 |
光纖 |
傳輸距離 |
可傳輸信號類型 |
選擇 |
|
VDA-1UDA |
多模雙芯 |
2公里 |
DVI、USB、AUDIO、MIC |
□ |
|
VDA-2UDA |
單模雙芯 |
20公里 |
DVI、USB、AUDIO、MIC |
□ |
|
VDA-3UDA |
單模單芯 |
20公里 |
DVI、USB、AUDIO、MIC |
□ |
|
VDA-4UDA |
多模單芯 |
2公里 |
DVI、USB、AUDIO、MIC |
□ |
|
VDA-1DA |
多模雙芯 |
2公里 |
DVI、AUDIO、MIC |
□ |
|
VDA-2DA |
單模雙芯 |
20公里 |
DVI、AUDIO、MIC |
□ |
|
VDA-3DA |
單模單芯 |
20公里 |
DVI、AUDIO、MIC |
□ |
|
VDA-4DA |
多模單芯 |
2公里 |
DVI、AUDIO、MIC |
□ |
HDMI光端機型號列表：
|
型號 |
光纖 |
傳輸距離 |
可傳輸信號類型 |
選擇 |
|
VDA-1UHA |
多模雙芯 |
2公里 |
HDMI、USB |
□ |
|
VDA-2UHA |
單模雙芯 |
20公里 |
HDMI、USB |
□ |
|
VDA-3UHA |
單模單芯 |
20公里 |
HDMI、USB |
□ |
|
VDA-4UHA |
多模單芯 |
2公里 |
HDMI、USB |
□ |
|
VDA-1HA |
多模雙芯 |
2公里 |
HDMI |
□ |
|
VDA-2HA |
單模雙芯 |
20公里 |
HDMI |
□ |
|
VDA-3HA |
單模單芯 |
20公里 |
HDMI |
□ |
|
VDA-4HA |
多模單芯 |
2公里 |
HDMI |
□ |
1，支持1080P，1920×1200分辨率。
2，光纖傳輸距離最大可達2000米（多模）/20千米（單模）。
3，單芯/雙芯光纖傳輸，純硬件設計，無需驅動、兼容任何系統，即插即用。
4，設備支持HDMI/DVI、USB口、AUDIO、MIC接口。
5，支持音頻的雙向傳輸。
6，串口功能可選。
7，HDMI聲音和AUDIO聲音只能二選一。
|
功能 |
輸入信號 |
發送器：一路（HDMI、USB、AUDIO、MIC） |
|
輸出信號 |
發送器：一路DVI-I 接收器：一路（HDMI、AUDIO、MIC）、四路USB |
|
|
傳輸距離 |
2KM（多模）/20KM（單模） |
|
|
視頻接口及性能 |
視頻輸入接口 |
HDMI |
|
視頻輸出接口 |
發送器：DVI-I 接收器：HDMI |
|
|
支持HDMI版本 |
HDMI1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i，1920×1200 |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
USB端口 |
協議 |
支持USB2.0協議 |
|
音頻 |
接口類型 |
3.5mm立體聲接口 |
|
光學部分 |
光輸入，輸出接口 |
單/多模 SC/FC型 |
|
傳輸波長 |
850nm/1310nm/1550nm |
|
|
屬性 |
產品尺寸（長×寬×高） |
發送器: 260mm×105mm×30mm 接收器: 260mm×105mm×30mm |
|
外包裝尺寸（長×寬×高） |
295mm×270mm×150mm |
|
|
外殼 |
鐵質材料 |
|
|
顏色 |
黑色 |
|
|
毛重 |
2.5Kg |
|
|
電源部分 |
適應電壓范圍 |
輸入：AC110V-220V，50/60HZ 輸出：DC5V/3A |
|
發送器功耗 |
<6W |
|
|
接收器功耗 |
<5W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
DC5V/3A電源適配器 |
兩個 |
標配 |
|
4 |
HDMI連接線 |
一條 |
標配 |
|
5 |
USB打印線 |
一條 |
標配 |
|
6 |
音頻公對公延長線 |
一條 |
選配 |
|
7 |
使用手冊 |
一本 |
標配 |
|
8 |
保修卡 |
一張 |
標配 |
