四屏寶1U機架用于革命展覽館展示方案

一．應用背景

      伴隨5G的發展，AR、VR、全息等多樣性的科技展示手段大展身手，使紅色文物從實體展示向虛擬展示延伸。為了更好地發揮“紅色記憶──革命文物展”的教育傳播效果，天津博物館采用云展覽、云直播、短視頻、H5等方式，切實提升展覽的社會影響力，生動鮮活地講好中國共產黨為人民謀幸福、為民族謀復興、為世界謀大同的故事，全景立體展示黨的百年光輝歷程、偉大成就和寶貴經驗。

二. 需求分析

       項目中信號源主機與投影距離相隔70米遠，需要使用多臺拼接處理器級聯和多套高清HDMI延長器遠距離視頻傳輸，經過拼接處理器每個視頻接口延長到投影儀，要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。設備要上機架，集中供電，統一管理。

三. 解決方案

      深圳市朗恒科技有限公司提供1U機架超高清拼接處理器和4U機架插卡式多路延長器，12路無壓縮HDMI延長器的發送器或者接收器只需接入一個220V電源，還可以固定于機柜，便于工程的安裝和集中管理。

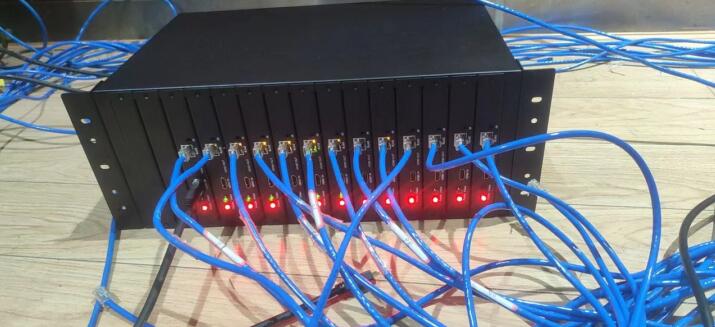

機架圖

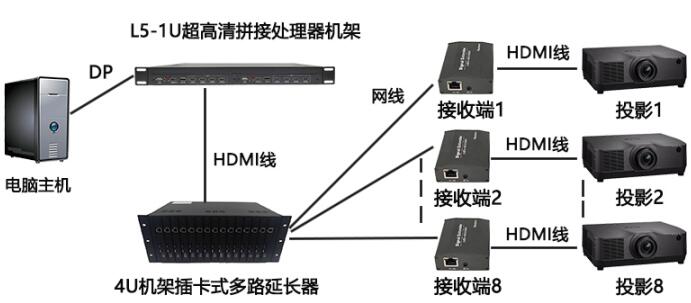

四.投影融合方案結構圖

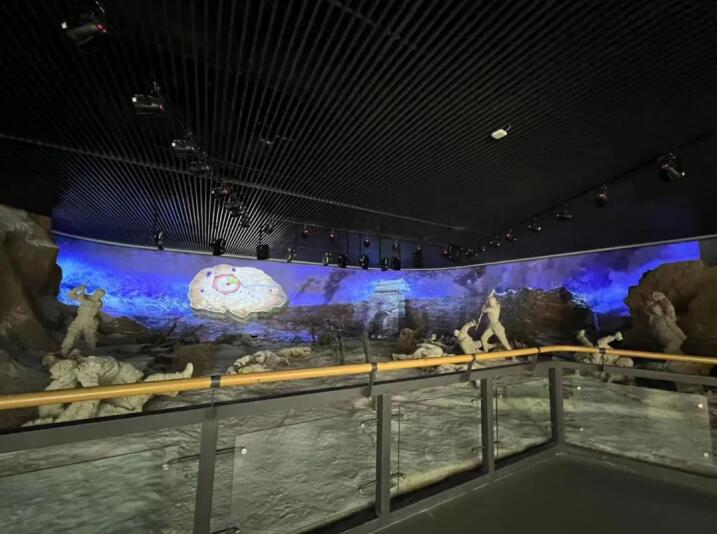

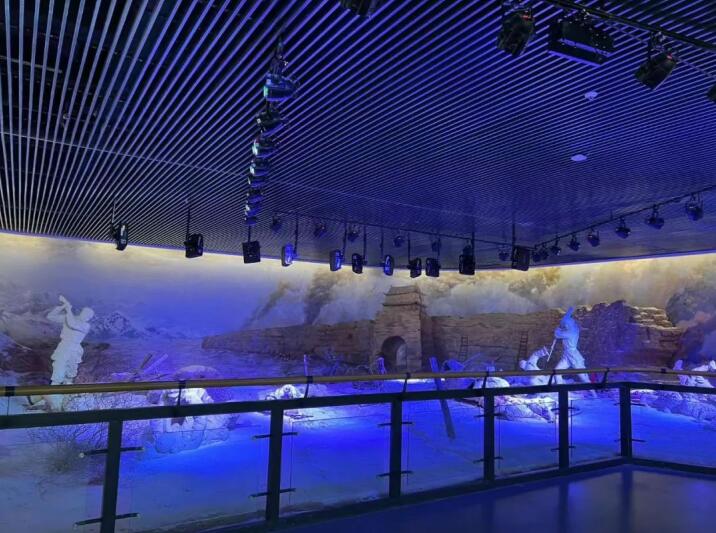

現場投影融合展示圖

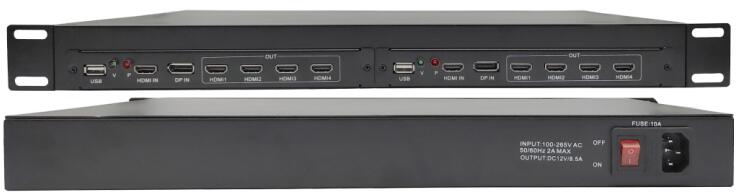

五.產品圖片

六.1U機架產品主要特點

◆ 標準機箱，可安裝在機房機架中，便于統一管理和維護;

◆ 采用模塊化電源設計，維護方便，屏蔽性更好，防止了電源產生的電磁信號干擾模塊組的正常運行;

◆ 機架最多可同時接入2個板卡，集中供電管理;

◆ AC 220V供電方式，使系統適用于多種工作環境；

◆ 支持多模塊同時工作，極大地提高了系統的應用性；

◆ 適用電源波動范圍較大的地區

◆ 支持最高分辨率8×1920×1200@60HZ，并且向下兼容。

◆產品可應用在安防監控、寬幅游戲、邊緣融合、指揮調度系統、視頻會議、大屏廣告、環幕影院、投影融合、拼接系統等多種場合和領域。

七．技術參數
