HDB-70D無壓縮HDMI延長器與LC-HS8 HDMI分配器用于裕同集團視頻會議方案
Time: 2019-01-18
一，方案應用背景
市場瞬息萬變，企業管理者需要全面把握大局，帶領團隊迅速反應，快速作出決策。視頻會議正是不可缺少的商業伙伴，它改變了電話、E-mail、異地出差等傳統商業溝通模式，通過逼真的視音頻效果為企業帶來身臨其境的會議感受，幫助各地員工輕松實現“面對面”的交流，從而節約時間、資源和費用，提高工作效率，改善運營模式。
· 總部與各分支機構之間召開兩方或多方參加的例會
· 邀請分支機構共同參加公司總部年會、慶典等活動
· 銷售、生產、研發等部門召開異地協調、協作會議
· 公司高層與董事會之間召開遠程交流會
二，項目需求
使用攝像機、視頻會議主機作為信號源，通過延長器到矩陣，再輸出延長和分配，到遠端的每個座位前桌面上對應著一個升降屏和天花板上懸掛的投影機。要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。
三，解決方案
朗恒科技HDB-70D無壓縮HDMI視頻網線延長器采用一對一的傳輸方式，使用單根超五類網線傳輸70米遠，該產品采用高帶寬數字信號無壓縮技術進行傳輸，具有支持高清分辨率、無延時、抗干擾性強等優勢; LC-HS8( HDMI 8口分配器)可以把一個高清信號源連接到八個高清顯示終端。它可以很容易地將一個高清信號源所產生的高清信號分配到八臺支持高清信號的顯示器上。從矩陣輸出接10米長的HDMI視頻線到視頻分配器，可對HDMI信號進行放大。整體方案視頻信號清晰自然，獲得客戶高度贊譽。

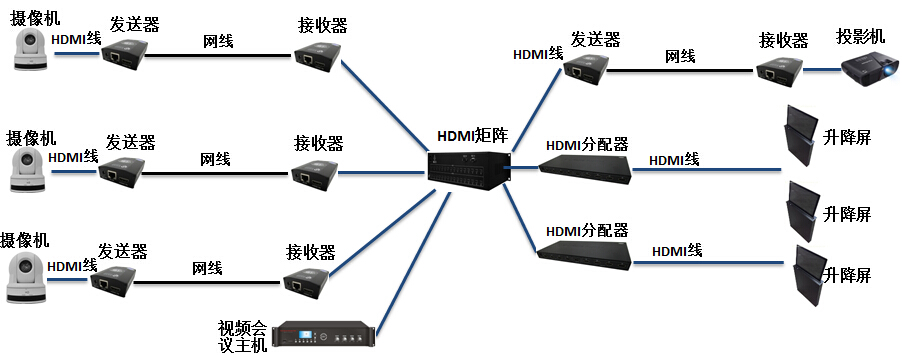

方案圖：

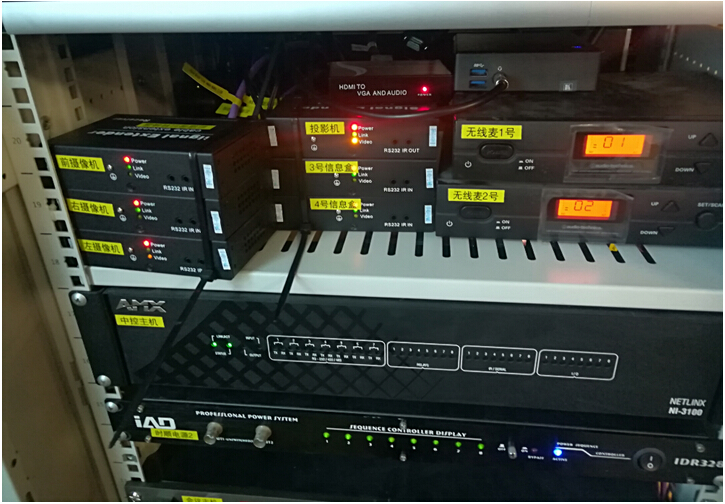

后端現場展示圖

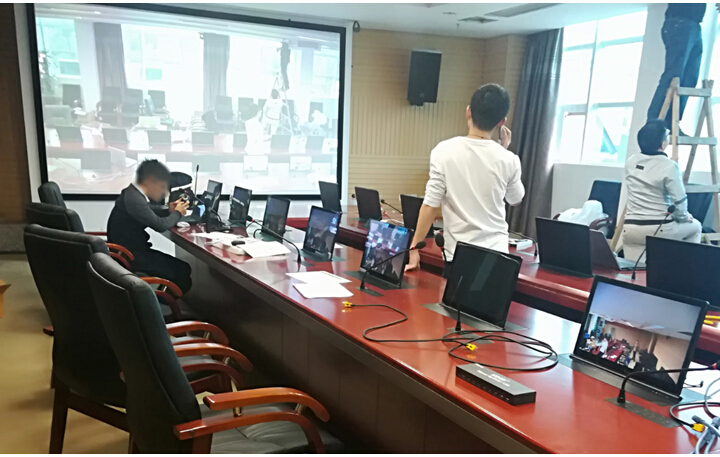

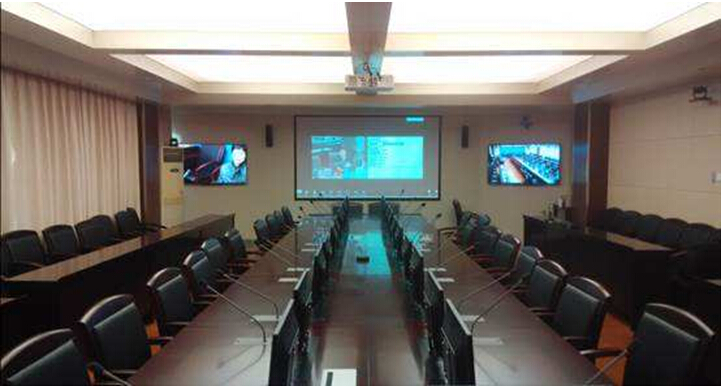

前端現場展示圖

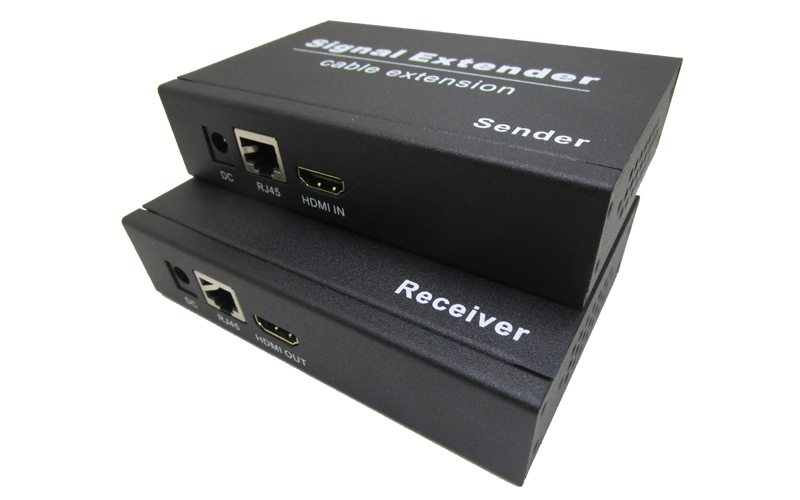

HDB-70D產品圖片
產品主要特點
1，全數字，無壓縮、無延時傳輸；
2，傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D；
3，兼容DVI信號；
4，長期工作性能穩定，質量可靠。
HDB-70D技術參數
|
功能
|
輸入信號數
|
發送器：一路（HDMI、IR）
|
|
輸出信號數
|
接收器：一路（HDMI、IR）
|
|
視頻傳輸性能 及接口部分
|
支持HDMI版本
|
HDMI1.4
|
|
支持HDCP版本
|
HDCP1.2
|
|
HDMI分辨率
|
1080p/1080i/720p/720i/576p/576i/480p/480i
最高支持4K×2K
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
最大傳輸速率
|
10Gbps
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
紅外
|
遙控接口
|
3.5mm音頻插座
|
|
遙控接口
|
紅外控制信號
|
|
電源部分
|
適應電壓范圍
|
輸入：AC110V-220V，50/60HZ
輸出：DC5V/3A
|
|
功耗
|
發送器：5W
接收器：5W
|
|
屬性
|
尺寸（長×寬×高）
|
發送器: 79mm×64mm×26mm
接收器: 79mm×64mm×26mm
|
|
外殼
|
鐵殼
|
|
顏色
|
黑色
|
|
操作環境
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
工作溫度
|
-15℃-55℃
|

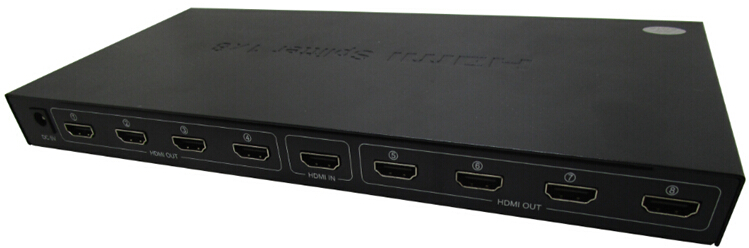

LC-HS8(8口HDMI分配器)產品圖片
產品特點
◆一路HDMI信號輸入分配成八路HDMI信號輸出
◆支持HDMI1.4
◆支持3D
◆支持高清1080P,1920×1200@60HZ,4K×2K分辨率
◆支持CEC、HDCP，支持信號時序重整
◆支持24位/30位/36位/48位 深色
◆支持藍光DVD24/50/60fs/HD-DVD/xvYCC
◆音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
◆輸入輸出HDMI線纜長度≤15m
◆無信號損失
◆需要DC5V/1A規格的電源
