HDB-70D 4U機架集中式HDMI延長器用于深圳改革開放展覽館展示方案

一，應用背景
     今年是我國改革開放40周年，廣東是改革開放偉業的闖路者、排頭兵，深圳是經濟特區建設最成功的范例。為慶祝改革開放40周年，固化改革開放文化符號和精神標識，省委決定設立深圳改革開放展覽館，啟動展覽館籌建工作。展覽館是廣東省和深圳市慶祝改革開放40周年的重點項目。為了更好的展示改革開放的發展歷程，還原史實、以啟后人，充分運用高科技的展覽手段---投影融合、拼接大屏等高清晰顯示更加能夠生動再現改革開放的歷史場景。

二，需求分析

工程項目中信號源主機與大屏距離相隔50米遠，需要使用多套高清HDMI延長器遠距離視頻傳輸，經過拼接處理器每個視頻接口延長到拼接屏，要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。設備要上機架，集中供電，統一管理。

三，解決方案

深圳市朗恒科技有限公司提供4U機架插卡式多路延長器，15路無壓縮HDMI延長器的發送器或者接收器只需接入一個220V電源，還可以固定于機柜，便于工程的安裝和集中管理。

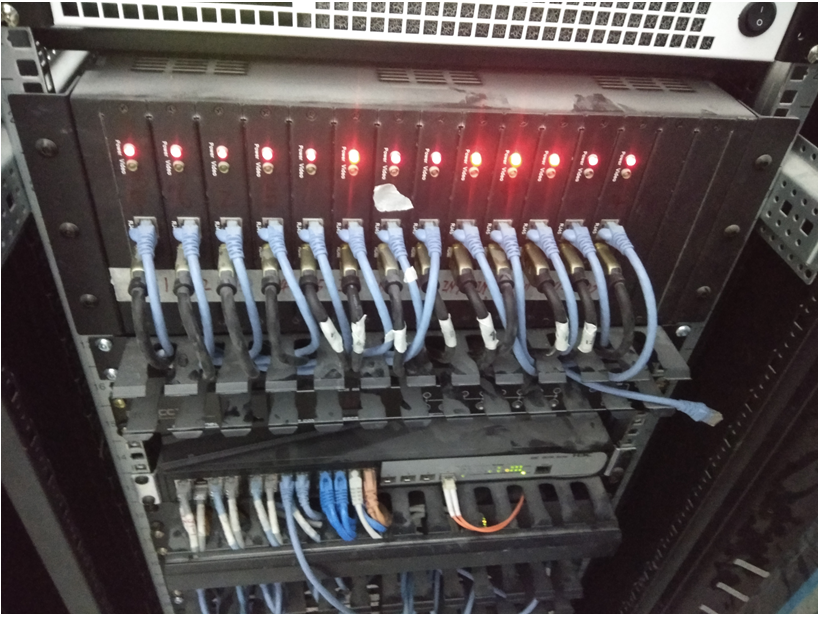

現場機架圖

四，

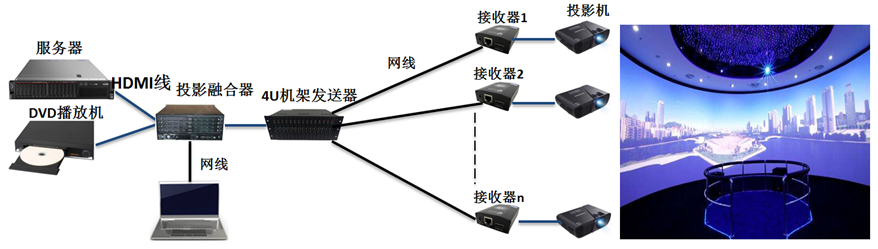

1,投影融合方案結構圖

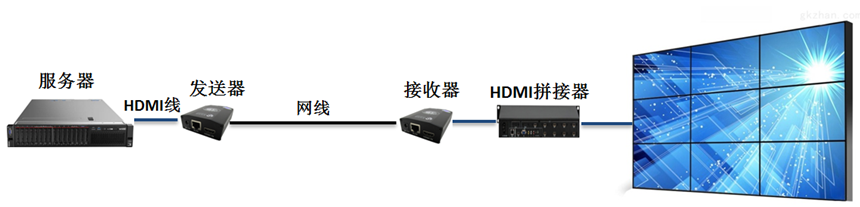

2,拼接方案結構圖

現場投影融合展示圖

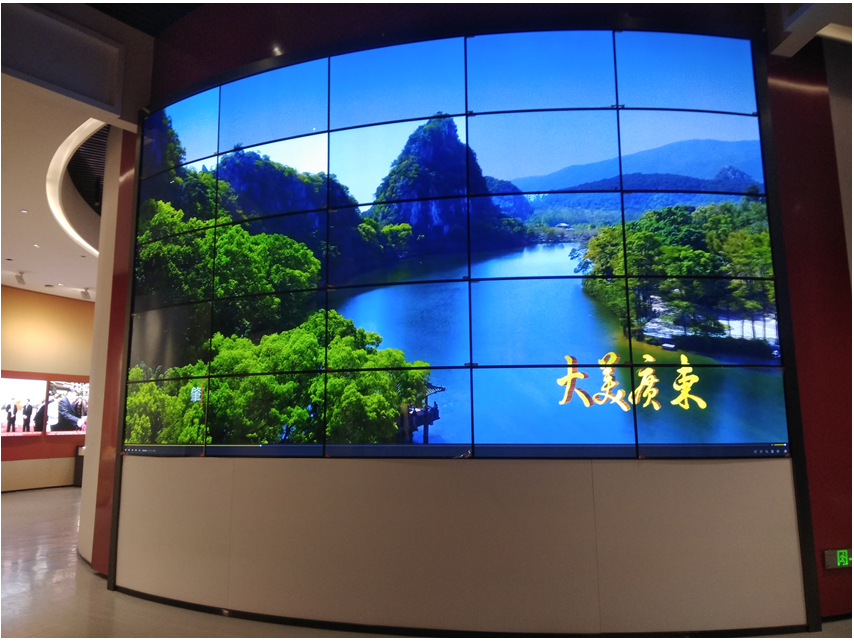

現場拼接展示圖

五，產品圖片

六，4U機架產品主要特點

◆ 標準機箱，可安裝在機房機架中，便于統一管理和維護;
◆ 采用模塊化電源設計，維護方便，屏蔽性更好，防止了電源產生的電磁信號干擾模塊組的正常運行;

◆  雙風扇設計，有利于散熱，視頻傳輸可靠穩定;
◆ 機架最多可同時插入15個模塊;
◆ 每個模塊可以相互獨立地在機架上插拔工作;
◆ 機架每個槽都支持熱插拔功能;
◆ AC 220V供電方式，使系統適用于多種工作環境；
◆ 支持多模塊同時工作，極大地提高了系統的應用性；
◆ 適用電源波動范圍較大的地區;

◆ 全數字，無壓縮、無延時傳輸；

◆  傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D。

七，延長器產品主要特點
1，全數字，無壓縮、無延時傳輸；

2，傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D；
3，長期工作性能穩定，質量可靠。

八，HDB-70D技術參數
