HDB-100D無壓縮HDMI延長器點亮廣州白云機場90塊三星拼接大屏
Time: 2018-01-08

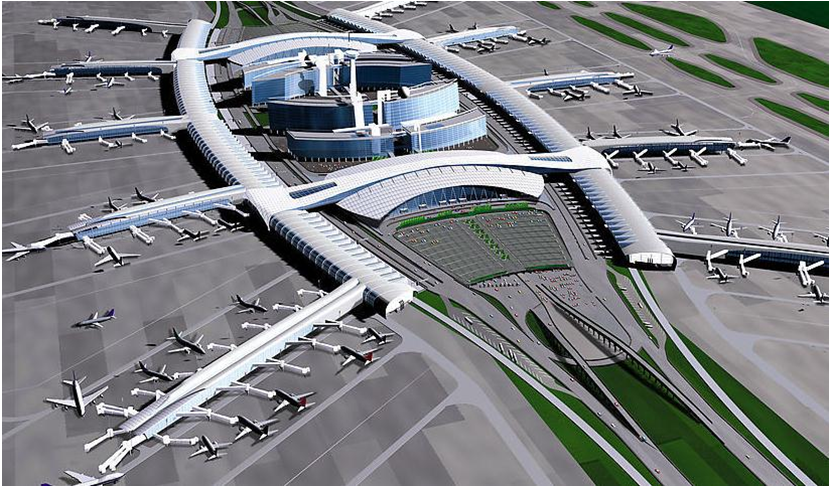

廣州白云國際機場簡介
根據2017年8月信息顯示，機場有3條跑道和1座航站樓，遠期規劃為5條跑道和3座航站樓，有138個客機位，45個貨機位；一號航站樓總面積52.3萬平方米；二號航站樓共63萬平方米，計劃于2018年初投入使用；覆蓋全球200多個通航點，其中國際及地區航點超過80個，通達全球40多個國家和地區。
2016年，廣州白云國際機場旅客吞吐量5978萬人次，同比上年增長8.2%，在世界機場排名第16位，在中國機場排名位居第3位；貨郵吞吐量165萬噸，同比上年增長7.4%；起降架次（架次）43.52萬次，同比上年增長6.2%。
項目需求
監控主機信號經過拼接處理器每個視頻接口延長到拼接屏，供大廳人員觀看，要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。
解決方案
朗恒科技HDB-100D無壓縮HDMI視頻網線延長器采用一對一的傳輸方式，使用單根超五類網線傳輸50-70米遠拼接顯示器上，該產品采用高帶寬數字信號無壓縮技術進行傳輸，具有支持高清分辨率、無延時、抗干擾性強等優勢獲得客戶高度贊譽。

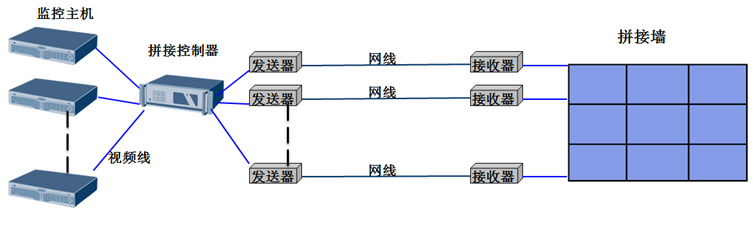

拼接方案結構圖

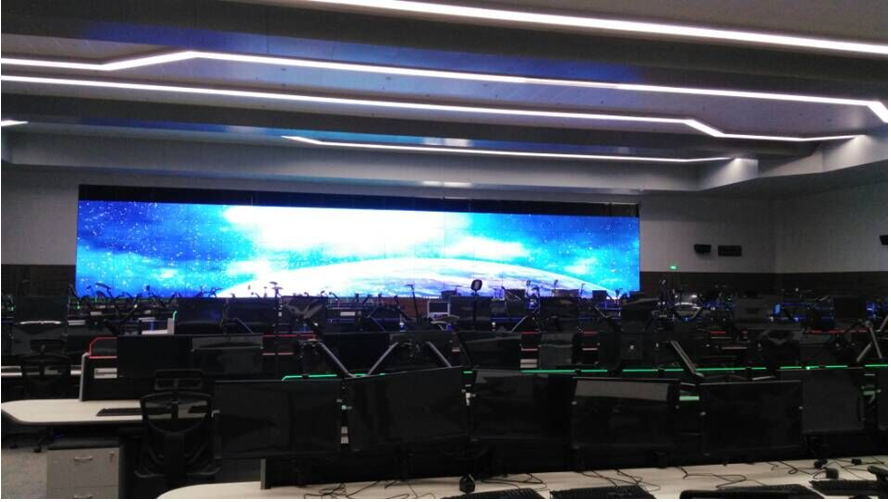

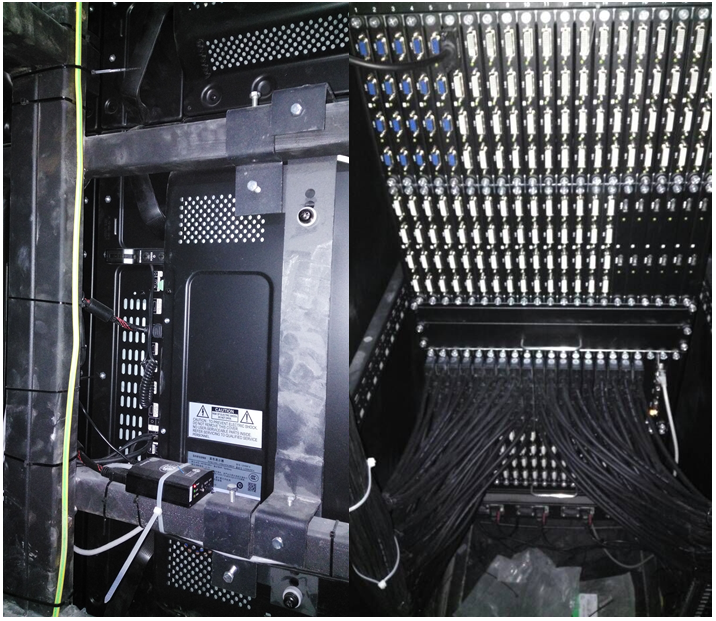

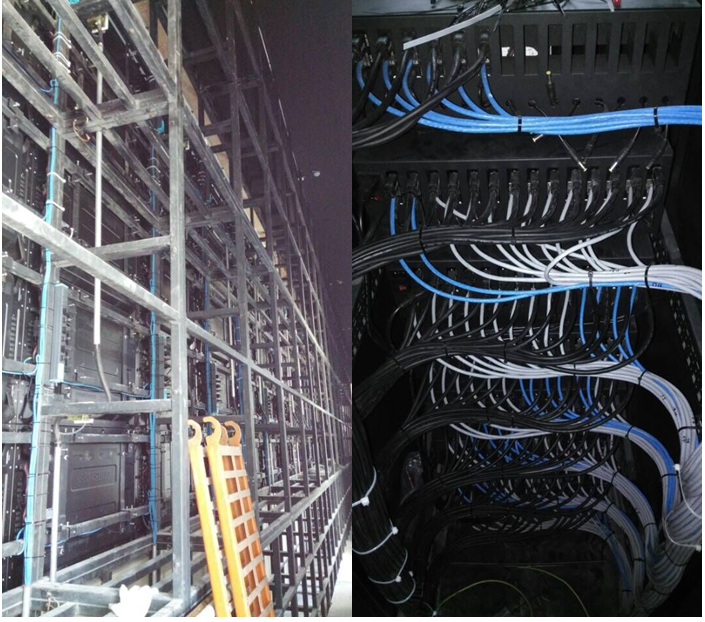

現場施工圖

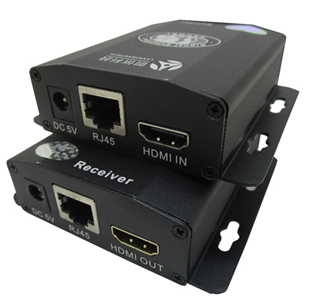

HDB-100D產品圖片
HDB-100D產品主要特點
1，采用技術，全數字，無壓縮、無延時傳輸；
2，傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D；
3，兼容DVI信號；
4，長期工作性能穩定，質量可靠。
HDB-100D技術參數
|
功能
|
輸入信號數
|
發送器：一路（HDMI、IR）
|
|
輸出信號數
|
接收器：一路（HDMI、IR）
|
|
視頻傳輸性能 及接口部分
|
支持HDMI版本
|
HDMI1.4
|
|
支持HDCP版本
|
HDCP1.2
|
|
HDMI分辨率
|
1080p/1080i/720p/720i/576p/576i/480p/480i
最高支持4K×2K
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
最大傳輸速率
|
10Gbps
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
紅外
|
遙控接口
|
3.5mm音頻插座
|
|
遙控接口
|
紅外控制信號
|
|
電源部分
|
適應電壓范圍
|
輸入：AC110V-220V，50/60HZ
輸出：DC5V/3A
|
|
功耗
|
發送器：5W
接收器：5W
|
|
屬性
|
尺寸（長×寬×高）
|
發送器: 79mm×64mm×26mm
接收器: 79mm×64mm×26mm
|
|
外殼
|
鐵殼
|
|
顏色
|
黑色
|
|
操作環境
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95%
(無凝結）
|
|
工作溫度
|
-15℃-55℃
|
