EVO系列HDMI光端機結合光分路器用于多媒體信息發布方案
Time: 2017-11-14傳統方案

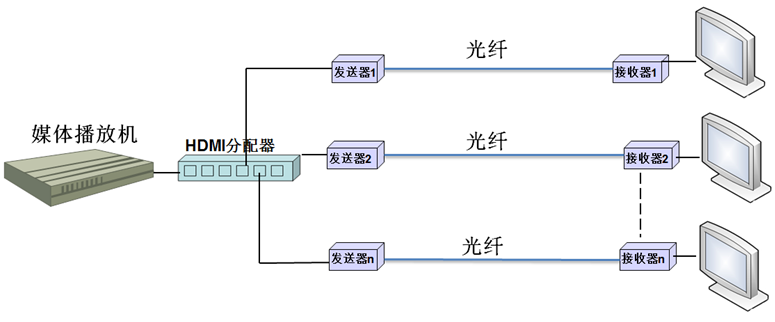

多媒體信息遠程展示采用光纖傳輸時，以前多采用分配器擴展HDMI接口然后后面每一個HDMI接口加一套HDMI光端機的方案。
缺陷：

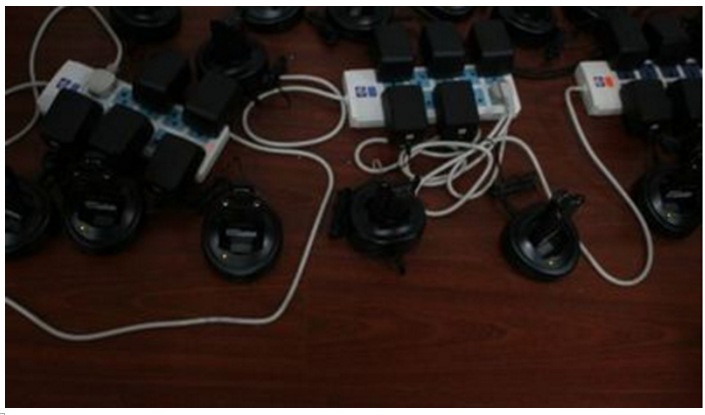

這種方案雖然可以滿足需求，但是機房的幾十個發送器外加一個分配器，設備數量眾多，不但給客戶增加成本，而且也不好擺放，設備需要多個排插插座，眾多的電源適配器緊挨在一起，存在安全隱患。
現在的方案

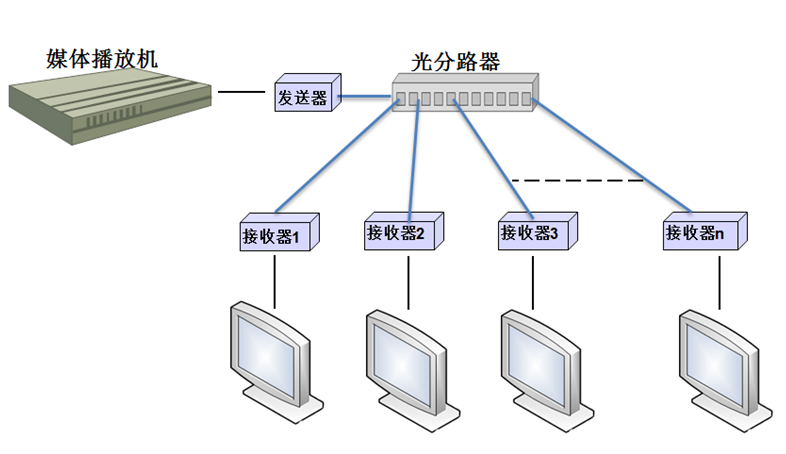

EVO-3HS HDMI光端機結合光分路器，只需要一個發送器輸入，多個接收器輸出。在傳輸視頻的同時，還可以實時傳輸RS232控制信號，用于遠程對顯示器進行操作與管理。
優勢：
█節約成本，只需要一個電源插座。
█全數字，無壓縮高清光纖傳輸技術；
█光模塊可插拔；
█支持HDCP協議，支持藍光高清；
█支持讀取EDID，可以兼容不同品牌的顯示設備；
█最高分辨率1920*1080@60Hz；
█支持單模/多模光纖傳輸；
█根據不同型號的選擇，串口支持單向傳輸和雙向傳輸；
█寬電壓工作，DC5V-12V，方便工程現場電源的使用；
█鋁外殼設計，有利于散熱，能夠連續長時間穩定工作；
█支持接入4U機架安裝。
產品技術參數
|
功能 |
輸入信號數 |
1路(HDMI、RS232) |
|
輸出信號數 |
1路(HDMI、RS232) |
|
|
傳輸距離 |
500米(多模)/10千米(單模) |
|
|
視頻傳輸性能及接口部分 |
支持HDMI版本 |
HDMI 1.3 |
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1920*1080@60HZ 1680*1050@60HZ 1440*900@60HZ 1360*768@60HZ 1280*720@60HZ 1280*1024@60HZ 1280*768@60HZ 1024*768@60HZ 800*600@60HZ等 |
|
|
支持視頻色彩格式 |
24位/30位/36位 |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
光學部分 |
光輸入，輸出接口 |
單/多模 LC型 |
|
傳輸波長 |
1310nm/1550nm |
|
|
電源部分 |
適應電壓范圍 |
DC9V/1A |
|
功耗 |
發送器：6W 接收器：6W |
|
|
屬性 |
尺寸（長×寬×高） |
發送器：116mm×110mm×25mm 接收器：116mm×110mm×25mm |
|
外殼 |
鋁殼 |
|
|
顏色 |
黑色 |
|
|
操作環境 |
存儲溫度 |
-40-80℃ |
|
濕度 |
0-95% (無凝結） |
|
|
工作溫度 |
-15℃-55℃ |
產品成功應用案例及領域
產品已成功應用于安防監控、拼接系統、LED大屏、視頻會議、投影等多種場合，產品長期工作性能穩定，質量可靠，傳輸效果清晰，深受用戶的好評，很多用戶表示在以后的工程當中還會再次采購我們的產品。
