EVO系列無壓縮HDMI DVI視頻光端機用于拼接大屏方案

需求分析

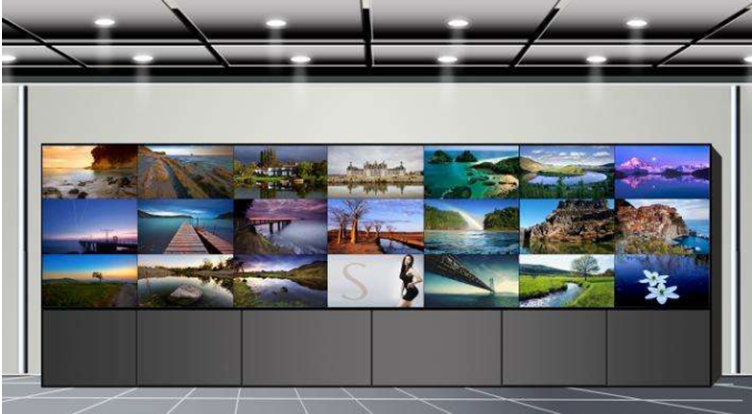

      隨著液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等電視幕墻相關技術的發展，新型拼接幕墻在工程應用的終端大屏幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕墻，受到了廣泛的歡迎。
      近年來視頻數字化、高清化技術的突破發展，作為最直觀的監看顯示設備已由原來的CRT監視器為主轉變?yōu)橐壕А?shù)字化、大尺寸屏幕、高清高像素高畫質為主的發展趨勢。而集成度較高的高清大尺寸的液晶拼接屏不但整體美觀、效果好、易管理、物美價廉，大大提升了前端攝像視頻的效果，還大大提升了項目整體形象，液晶拼接大屏幕獨有的優勢成了顯示系統發展的流行首選。但是工程項目中往往信號源主機與拼接大屏距離相隔較遠，那么如何能夠長距離傳輸并且保證信號傳輸?shù)酱笃聊簧先匀荒軌蝻@示高亮度、高對比度、切換無延時保證信息顯示的清晰、逼真、明亮呢。


       朗恒科技EVO-3HSD無壓縮HDMI/DVI視頻光端機采用高帶寬數字信號無壓縮技術進行傳輸，具有支持高清分辨率、無延時、抗干擾性強等優勢，而且在傳輸視頻的同時還具有傳輸RS232控制功能。

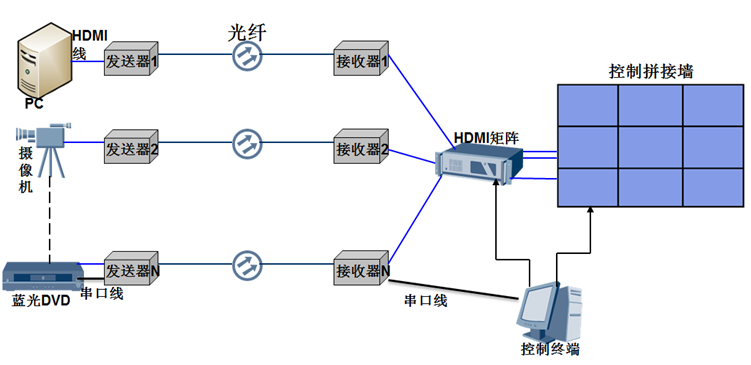

方案結構圖



      從上圖我們可以了解到拼接系統高清視頻信號的傳輸方式和基本結構，當然先接入矩陣再通過HDMI光端機延長也是可以的，還可以接入視頻分配器，HDMI和DVI都同屬數字視頻接口，可以相互轉換，所以根據不同的工程環境要求可以靈活多變。

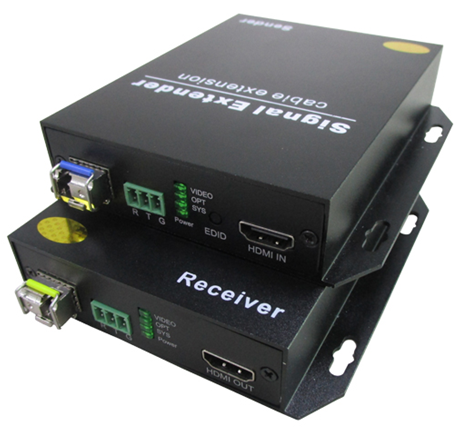

EVO-3HSD產品整體圖片

EVO-3HSD產品主要特點
█全數字，無壓縮高清光纖傳輸技術；
█光模塊可插拔；
█支持HDCP協議，支持藍光高清；
█支持讀取EDID，可以兼容不同品牌的顯示設備；
█最高分辨率1920*1080@60Hz；
█支持單模/多模光纖傳輸；
█根據不同型號的選擇，串口支持單向傳輸和雙向傳輸；
█寬電壓工作，DC5V-12V，方便工程現場電源的使用；
█鋁外殼設計，有利于散熱，能夠連續長時間穩定工作；
█支持接入4U機架安裝。
