VGA音視頻多路發送器應用于廣州某數碼城多媒體信息發布系統改造

一，需求分析

1，項目名稱：多媒體信息發布系統

2，項目建設目標

（1）建設多媒體信息系統：實現信息內容的直播，觀眾可以實時的觀看所關心的相關信息。
（2）建設多媒體信息系統：可以比較經濟及時的把所要發布的信息廣告出去，由于廣告的位置比較固定集中，廣告的效果也提別好
（3）建設多媒體信息發布系統，相對于以前的方式來說比較經濟，顯示效果好，由于每一顯示終端省了一臺信息發布主機,成本大大降低。

3，多媒體發布系統概況

    該電子城原有的多媒體發布系統采用，采用VGA線纜直接進行傳輸，VGA線材屬于復合同軸電纜，傳輸距離為5米，經過特殊定做的線材可以達到30米，如果距離再長，衰減會更大，線與線之間會產生內部共模干擾，圖像質量就沒有保證,同時，VGA線材價格昂貴，粗大硬朗，拐彎太多會造成更大的衰減和干擾，布線極不方便。VGA視頻信號用VGA視頻線傳輸多種同步信號，技術產生的時候沒有考慮長距離傳輸問題，該傳輸方式在長距離傳輸方面就有致命的缺陷線材本身決定它的抗干擾差，隨著距離的增加，一些本來不是很強的干擾也在長距離的線材里面開始變大，有的放大器將干擾信號也一起放大，導致有些試驗環境下能成功而實際工程做了卻根本沒有辦法應用，造成返工的巨大損失，選用本公司的VGA音視頻多路發送器就能很好的滿足客戶的這個要求，直接用網線進行傳輸，簡單，方便，有效。如果采用數字視頻，可以使用本公司的HDMI多路發送器。

二，系統功能

1. 系統可以分為兩大部分：視頻傳輸系統和多媒體發布終端
2. 利用切換方式可將本地會場的圖像、不同視頻源的圖像、通過內置音頻多路發送器傳到其它各個地方。
3. 多媒體信息發布系統：運行簡單方便，搭配視頻轉換器可播放VCD、DVD等多種視頻信號模式，除了顯示廣告內容，在平時還可以作為信息發布系統發布辦公信息，提高工作效率。
4. 各個終端顯示同一畫面。
5. 視頻切換系統：考慮到系統的兼容性和可擴展性，采用8進8出的音視頻距陣系統。方便的在各種音視頻信號流之間進行切換。

三，系統組成與設備配置

1.系統功能：需要安裝多媒體發布的有各個樓層，樓梯口、大廳、戶外總計有20個信息發布點，可以采用VGA音視頻多路發送器即可，配合VGA-100HD接收端使用，進行視頻及音頻傳輸，并且在不同信號源之間進行切換。

2.視頻顯示系統:

1)、可使用大屏幕彩電，普通電腦顯示器，也可使用投影儀，客戶可以根據需要對系統進行靈活的配置。配合距陣系統可實現各顯示終端輕松切換顯示。

2)、多種接口兼容，可使用視頻轉換設備實現多種視頻接口的兼容，可根據需要改造成監控，視頻點播等其他系統。

3)、物理傳輸網絡系統,本系統物理傳輸部分主要采用視頻延長器和網線進行傳輸，部分短距離顯示終端直接使用VGA延長線進行連接，施工安裝方便、快捷。

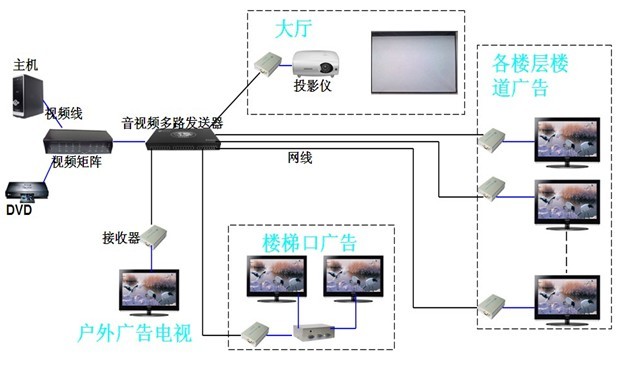

3.系統方案圖：


4.產品選型：
（1）VGA-T24音視頻多路發送器(機架型) （數量1臺）

    VGA-T24音視頻多路發送器是朗恒公司采用先進技術自主研發，每個RJ45網口使用一根網線傳輸音視頻信號。外型美觀，而且1U(24路)尺寸適用于機房里的機柜中,最遠可達350米。產品規格為一路音視頻輸入多路輸出，用戶可根據需求進行選擇組合，若與我公司音視頻延長產品接收端配合使用，圖像清晰、效果更佳?？蓮V泛應用于計算機和監控、多媒體信息發布、大屏幕廣告、教育、銀行證劵等多種系統。

產品規格

尺    寸        430mm（長）X  220mm（寬）X 50mm（高）
重    量        3.30Kg
延長距離       1米－350米
網線規格       CAT5,CAT5E,CAT6 類網線，建議用CAT5E 類網線
分辨率         支持最大分辨率達到1920×1440
視頻規格       VGA, SVGA, XGA, SXGA, UXGA, LCD
視頻標準       0.7Vpp
音頻標準       1Vpp
接口類型       HDB15, RJ45
系統支持       與電腦操作系統無關
發送器功耗   10W 交流AC220V
（2）VGA-100HD 音視頻延長器接收端（數量20個）

    VGA-100HD音視頻延長器是朗恒公司采用最先進技術自主研發，最新推出的VGA音視頻延長器高品質產品，超清晰VGA視頻傳輸，產品延長后遠端圖像還原效果清晰自然，產品延長距離且圖象效果無明顯衰減，圖象顯示無延時，延長最遠可達100米，可以廣泛應用于計算機領域和監控、安保、多媒體教學系統等多種場合，具有穩定性好、圖像清晰等特點。

技術性能及指標：

(3) SP-2 VGA視頻分配器

產品規格：

型       號：  SP-2
接 口 類 型：  輸入15PIN HDB      輸出2*15PIN HDB
指   示  燈：  電源LED指示燈
VGA  帶  寬：  250Mhz
VGA分 辨 率：  最高1920*1440/60Hz
信 號 類 型：  VGA，SVGA，Multisync
傳 輸 距 離：  50米
電       源：  DC9V/300-500mA
外       殼：  金屬
重       量：  320g
體       積：  145mm*102mm*40mm

(4)VGA音視頻矩陣切換器

特性

帶寬 250MHz(-3dB)滿載
0-10MHz只是+0.1dB到-0.1dB
0-30MHz只是+0.5dB到-0.5dB
亮度色度干擾 -50dB@5MHz,-45dB@10MHz
切換速度 200ns(最長時間）
微分相位誤差 0.1%，3.8-4.43MHz
微分增益誤差 0.1%，3.8-4.43MHz
最大傳輸延時 (+1ns)5ns

視頻輸入

信號類型 VGA信號
連接類型 VGA15HDF
最小輸入電平 0.5Vp-p
最大輸入電平 2.0Vp-p
I/O阻抗 75Ω
回波損耗 -30dB@5MHz
最大DC補償 1.5V
同步鎖相 0.3V-0.4Vp-p
視頻輸出
信號類型 VGA信號
連接類型 VGA15HDF
最小輸入電平 0.5Vp-p
最大輸入電平 2.0Vp-p
I/O阻抗 75Ω
回波損耗 -30dB@5MHz
最大DC補償 +5Mv-0

控制種類

具有RD-232控制協議、紅外遙控、手動面板控制，掉電保護等功能
控制端口 RS-232,9針COM連接口
波特率 9600/4800/2400 數據位 8
停止位 1
校驗位 無
控制結構 2=TX,3=RX,5=GND
控制程序 LANBE MATRIX Control Program For Windows
規格
電源 220V/50Hz
功率 20W
安裝 帶有標準機柜安裝架
平均無故障時間 30000小時

四，線路鋪設及注意事項

    根據信息發布點實際情況，將網線從信號源位置布網線到每臺液晶電視機所在位置，每臺電視機都需要一根網線，網線使用優質純銅網線，一整箱網線中八根芯每一根的阻抗值不會超過30歐姆，有很多用戶貪圖便宜，使用的劣質網線，結果網線布下去視頻效果很差，不得不重新布線，這一點一定要注意。避開強電，按照弱電布線規范實施。如果布線環境沒有強電干擾，使用非屏蔽網線即可。如果網線所走的線路中有強電，建議平行距離在30CM以上，交叉距離在20CM以上。如果所布的網線無法避開強電，建議使用屏蔽網線，并且要用屏蔽水晶頭，水晶頭的鐵皮要壓住屏蔽層，并且做單端接地，如果兩端接地系統電勢差為零，可以做兩端接地。這樣才能起到屏蔽干擾的作用。

五，方案設計原則

方案先進性：采用先進的技術和產品、先進的設計思想是我們?yōu)榭蛻?hù)提供解決方案的指導思想之一，我們力求為客戶提供性?xún)r(jià)比的最佳選擇方案。

可擴展性和兼容性：鑒于用戶以后的需求會不斷發展，顯示終端建設的數量將隨之?dāng)U大，在設計上，預留了系統的擴展接口，同時VGA接口可通過轉換設備與其他接口保持兼容，使系統具有很好的兼容性和可擴展，最大程度保護用戶的投資。

穩定性：我們采用了防雷抗干擾設計，最大程度的避免由于雷擊造成設備的損壞，保證系統工作的可靠性。

易用性：易用性是衡量一個解決方案成功應用的標志之一。我們產品運行穩定、操作簡單，為用戶的運行和維護工作提供最方便的手段。系統功能充分滿足用戶的實際需求，人機界面友好，易于使用、管理、維護、擴展。

經濟性：最大程度的減少了設備的使用數量，并且滿足用戶的總體需求。

六，服務與支持

    我們有專門的技術支持部門對您進行技術上的支持及疑難問題的解答，對使用本系統的使用人員，進行免費的技術培訓與交流，使用戶掌握本系統的安裝調試和使用方法，對短距離地域范圍內的用戶，可以免費上門安裝指導，使用戶能安心無憂的使用我們的產品。 朗恒科技提供因質量問題7天包退，15天包換，一年免費維修，終生保用維修服務。保修期內，產品非人為因素?fù)p壞，不再收取其他費用。對用戶免費提供額外的方案技術支持，并在接到用戶要求24小時內提供解決方案。

    我們將建立嚴格的質量保證制度，構建客戶數據庫,對用戶購買設備的時間、設備型號、使用情況建立用戶檔案，定時跟蹤，定期回訪老客戶。
