KVM延長器、切換器應用于400臺主機集中管理遠程控制方案

一，需求分析：
需要建設一套遠程控制400臺主機的系統方案。400臺主機共由七個分控點進行控制，平均分配，前六個分控點平均每個點控制64臺主機，最后一個點控制16臺主機。該系統需要兩級架構，前端集中切換管理，后端進行延長。該方案既可以實現遠端實現遠程切換操作又可以在機房進行集中切換操作。
方案要求:
●　集中管理：對主機設備集中管理，降低故障率，節約硬件維護和人工成本
●　安全性強 ：設備放置安全，避免設備的丟失和損壞，延長主機的使用壽命
●　改善環境 ：節約空間,降低噪音和發熱，避免電腦主機的輻射，創造安靜、寬敞、優雅、舒適的使用環境。
●　系統支持：與操作系統無關，遠端操作為實時控制，無延時。
●　傳輸介質：超五類、六類屏蔽或者非屏蔽網線。
●  系統的可操作性和簡捷實用：系統的設計需確保具體功能的可操作性，操作界面布局合理、操作流程直觀簡捷，無需驅動，即插即用，安裝操作簡單易用，整體上體現系統的簡捷實用性。

二，系統概要設計
1，系統模式：
機房主機全部接入KVM切換器，由于KVM切換器接口數量有限，要想達到一個分控點集中管理幾十臺主機的目的，需要切換器兩層級聯來擴充切換器接口，至此，集中切換管理實現了。遠程操作需要用KVM延長器，中間通過傳輸介質---網線，把切換器的控制臺端口延長到遠端的控制室，這樣就實現遠程控制的管理模式。
2，系統功能：

1. 圖像質量：主機接入切換器視頻是沒有任何衰減的，從切換器的控臺端口通過KVM延長器延長到遠端，視頻畫面清晰無明顯衰減。
2. 切換操作簡單：在近端可以通過切換器背板上的按鈕進行切換，在遠端可以通過鍵盤的熱鍵進行切換操作，而且切換器提供OSD菜單使操作更加簡便，在延長到遠端鍵鼠操作無延時。在沒有人工看守的時候，也可以啟用切換器的自動掃描功能，KVM延長器使之遠近端畫面同步顯示。

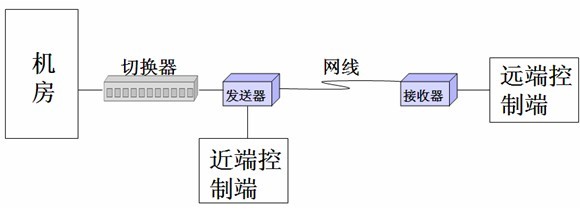

3，先切換后延長拓?fù)鋱D：

三，系統詳細設計

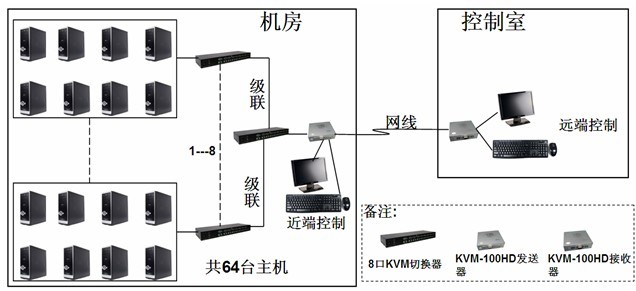

本系統平均每一個點最多控制64臺主機，由于采用8口KVM切換器，兩層級聯，前端需用8臺8口KVM切換器，后端需用一臺切換器。前端每一個切換器的控制臺端口接入第二層即后端一臺切換器的輸入端口，第二層切換器的控制臺端口即輸出端口與KVM延長器相連延長到遠端分控室。其中一個分控點拓?fù)鋱D如下：

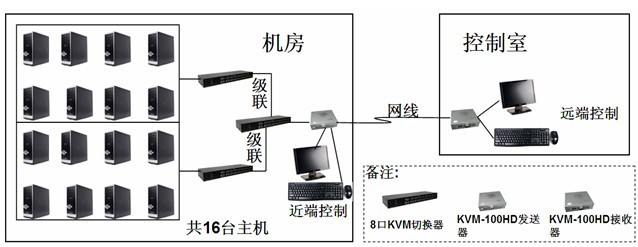

六個分控點，平均每個點控制64臺主機，6X64共384臺主機，第七個點采用三個8口KVM切換器，共控制16臺主機。拓?fù)鋱D如下：

系統詳細操作：雖然在近端可以采用切換器背板上的按鈕進行切換，但是此方案采用兩層級聯結構，建議不管在近端還是在遠端最好采用OSD菜單可視化界面進行切換操作。通過鍵盤的組合鍵可以調出切換器的OSD菜單，當調出第一個OSD菜單時，是直接接入KVM延長器的即第二層后端切換器的菜單，當在此切換器菜單1-8口進行選擇確認，會進入第一層即接主機的切換器的菜單，進入第一層菜單后再次進行選擇確認，隨即進入接入相應端口主機的畫面，此時可以對主機進行操作。
