KVM延長器在監控系統中遠程多點控制應用方案

  一，系統概述：
隨著我國企業改革的深入，以及安保項目的不斷擴大，監控系統已成為各企業單位，各公共場所管理和防范必不可少的一部分。加上現在電腦網絡的迅速發展，安防系統的設備在網絡技術下可以遠程控制。網絡控制又分為：廣域網控制和局域網控制。在局域網范圍內使用KVM延長器遠程多點控制更加簡捷方便。
二，設計原則:
●  用戶至上原則 ：本方案以滿足用戶需求為目標，最大限度滿足用戶提出的功能要求，并針對中心的特點，確保實用性。
●　安全性強 ：設備放置安全，避免設備的丟失和損壞，延長主機的使用壽命
●　改善環境 ：節約空間,降低噪音和發熱，避免主機的輻射，創造安靜、寬敞、優雅、舒適的使用環境。
●　集成性和可擴展性 ：充分考慮系統所涉及的系統的分散式控制；總體結構上的先進性和合理性，總體結構上具有可擴展性和兼容性，可以集成不同生產廠商不同類型的先進產品，使整個系統可以隨著技術的發展和進步，不斷得到充實和提高。
●  系統的可操作性和簡捷實用：系統的設計需確保具體功能的可操作性，操作界面布局合理、操作流程直觀簡捷，無需驅動，即插即用，安裝操作簡單易用，整體上體現系統的簡捷實用性。
三，系統功能：

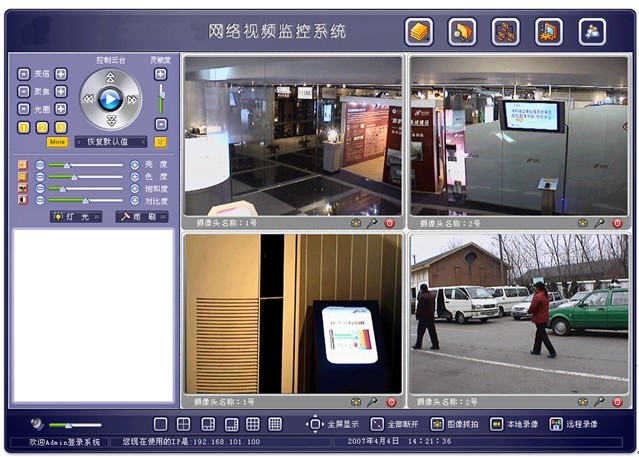

1. 圖像質量：監控畫面通過KVM延長器（傳輸介質---網線）延長到遠端，視頻畫面清晰無明顯衰減,操作無延時。

        2.多點操作：既可以在機房進行操控，也可以在遠端多個控制點進行操作，各個畫面同步顯示。

四，系統組成與詳細介紹：
主控系統：數字硬盤錄像機，攝像頭，監視器等
延長設備：KVM延長器及網線

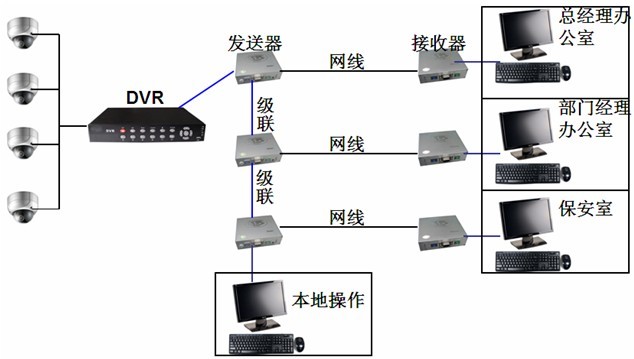

系統結構示意圖：

在遠端各個控制點不需要添加額外的控制主機和任何的網絡設備，操作終端只需要鍵鼠和顯示器。KVM延長器分發送器和接收器，一對一進行控制操作，想要達到一對多控制，可以多套KVM延長器進行級聯。KVM延長器在本地和遠端都有KVM輸出接口，主機上的相應接口被第一套延長器所占用，但是發送器輸出接口又還原出來，所以第二套可以接在第一套發送器的KVM輸出接口，第三套又可以用第二套的發送器KVM輸出接口作為信號源。如果繼續擴展遠端控制點數，可以在DVR上加VGA分配器和USB HUB擴充VGA接口和USB接口，使這個系統方便擴展。
