數字標牌高清視頻延長傳輸方案
Time: 2017-03-22
一，多媒體信息發布系統概述
多媒體信息發布展示系統是基于計算機網絡IP數字化傳輸，能夠?qū)ξ淖?、圖象、音視頻等多種媒體進行編輯制作、網絡傳輸和控制播出，同時向多個顯示終端（如:液晶屏、等離子、交互式觸摸屏、投影機、LED屏幕等）發布通知、公告、圖片、廣告等信息和播放視頻、動畫等等。以信息發布傳遞為主導的系統?？梢栽诓煌娘@示終端同時播放同一或不同的多媒體節目，并通過現有的各種顯示設備，播放給人們觀看，向人們傳達各種宣傳信息。系統廣泛應用于酒店、通信電力、銀行金融會展、辦公樓宇、商業、營業場所、地鐵、機場、劇院、體育場館、學校、醫院等場所。
二，多媒體信息發布結構
它采用了C/S結構，主從式體系，主要由媒體播放服務器，信息發布軟件，播放終端和網絡組成。從多媒體信息發展與現狀來看，在實現高清的道路上還存在很多的難題。例如， 安全性不強、成本昂貴、網絡覆蓋區域不夠、移動性不強、視頻畫面不清晰等等。在現有的架構基礎上，朗恒科技高清視頻延長器解決了以上不足。下面我們具體了解多媒體信息發布的結構特點。

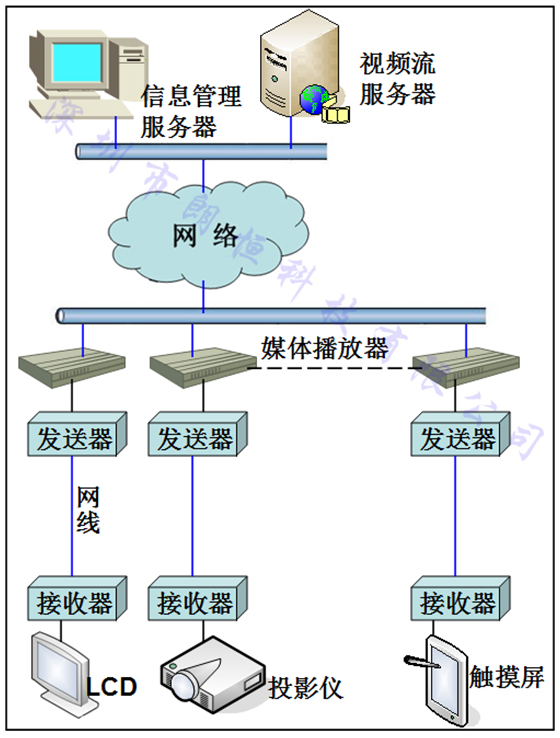

系統結構總框架圖1:
方案特點：
1，網絡覆蓋區域不到位,使用延長器視頻傳輸畫面清晰無延時,達到高清分辨率。
2，音視頻信號可同步傳輸。
3，遠端每個點可以顯示不同畫面
4，媒體播放器可以集中式管理，增加安全性，或者可以用普通的PC機代替。
5，使用單根超五類或者六類網線傳輸，延長距離遠，布線方便。

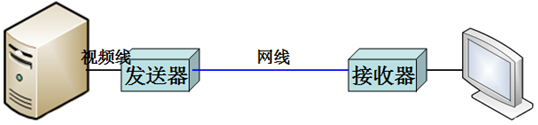

方法(1)：
通過模擬信號方式進行傳輸
該傳輸方式采用一個發送器和一個收接受器，發送器將視頻信號進行重新編碼以差分信號在網線上面?zhèn)鬏?，到遠端接收器解碼還原成視頻信號。網線傳輸采用的視頻差分技術，每對雙絞線傳輸一個信號的時候，都是同時發出波形相同、極性相反的信號，這樣一對雙絞線對外發散的信號就相互抵消為零，從技術上就解決視頻線長度過長時信號內部的串?dāng)_問題。

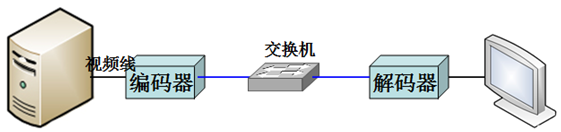

方法(2)：
通過數字信號方式進行傳輸
是把媒體播放器輸出的音視頻信號送至編碼器進行壓縮處理，直接點對點通過網線送至解碼器，由解碼器進行解壓縮再輸出顯示設備進行顯示。還可以在線路上接入交換機，以增加傳輸距離。

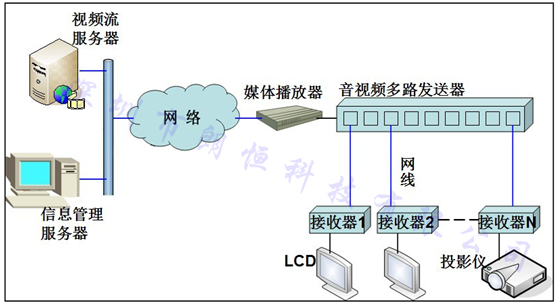

系統結構總框架圖2:
方案特點：
1,網絡覆蓋區域不到位,使用延長器視頻傳輸畫面清晰無延時,達到高清分辨率。
2,音視頻信號可同步傳輸。
3,遠端每個點顯示相同畫面,可以減少媒體播放器及其所帶終端軟件的數量,節約成本。
4,方便對媒體播放器的管理，增加安全性，或者可以用普通的PC機代替。
5,使用單根超五類或者六類網線傳輸，延長距離遠，布線方便。
方法(1)：
通過模擬信號方式進行傳輸
該傳輸方式采用一個多路發送器和多個收接受器，發送器將視頻信號進行重新編碼以差分信號在網線上面?zhèn)鬏?，到遠端接收器解碼還原成視頻信號。網線傳輸采用的視頻差分技術，每對雙絞線傳輸一個信號的時候，都是同時發出波形相同、極性相反的信號，這樣一對雙絞線對外發散的信號就相互抵消為零，從技術上就解決視頻線長度過長時信號內部的串?dāng)_問題。

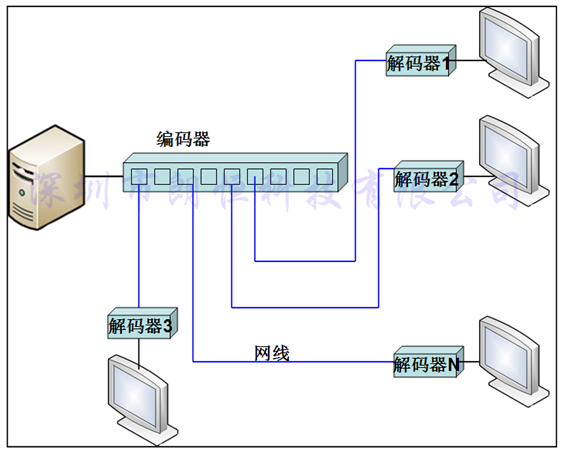

方法(2)：
通過數字信號方式進行傳輸
是把媒體播放器輸出的音視頻信號送至編碼器進行壓縮處理，直接點對多點采用組播方式，通過網線送至多個解碼器，由解碼器進行解壓縮再輸出顯示設備進行顯示。還可以在線路上接入交換機，以增加傳輸距離。

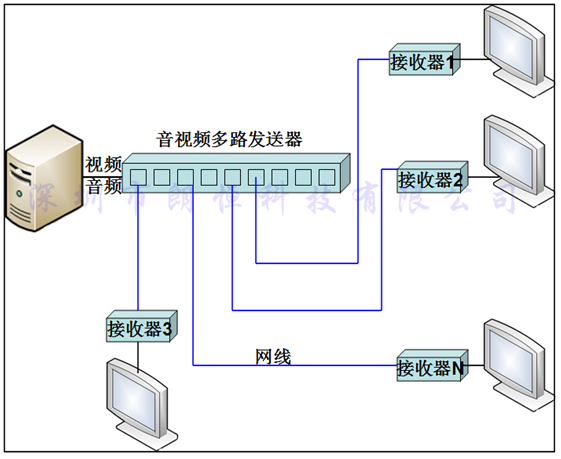

①通過多路發送器的方式：

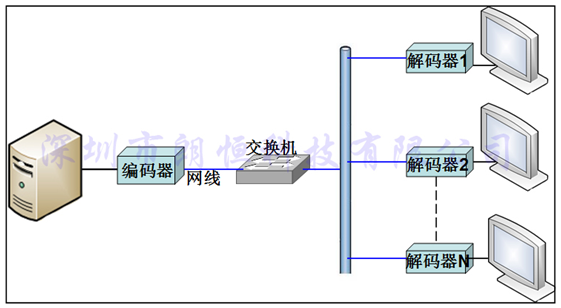

②結合交換機的方式：
