音視頻多路發送器應用于視頻會議高清視頻傳輸方案
Time: 2017-03-22
一、視頻會議系統概述：
隨著視頻通訊技術的發展及應用，高質量的視頻會議系統已經逐漸成為人類社會經濟生活中不可缺少的一部分，尤其是那些信息化建設程度較高的企業、政府和事業單位，分布范圍廣泛，又要求實現各分支機構之間的交流與合作。
通過視頻會議系統，可以滿足相互間業務交流溝通、會商及業務培訓等，因此建立一套遠程多媒體視頻通信系統，滿足用戶系統內的日常會議、業務會議和多媒體溝通等需求，以“零距離”的方式更加方便系統內部的交流、溝通和提高日常工作效率。
二、系統需求：
■運用網絡通信與多媒體技術進行遠程會議和業務培訓等。
■建設高清視頻會議系統。
■具有良好的系統管理性和安全性。
■既保證網絡內的視頻傳輸，又要保證網絡外的視頻延長，靈活的延伸到特定區域。
■有充足的升級和擴展能力。
三、系統設計：
網絡內部主要由多點控制單元、視頻會議終端、管理臺等組成，網絡外部由VGA、DVI、HDMI視頻延長器組成（根據視頻會議終端視頻輸出接口選擇）。

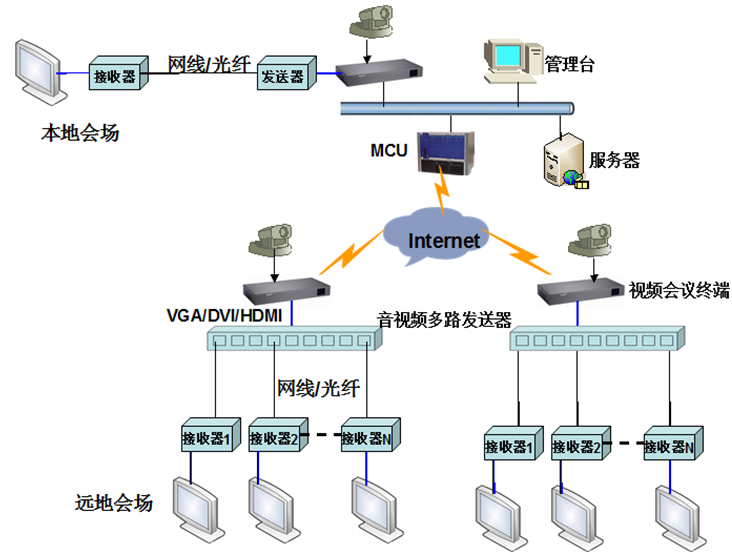

方案示意圖如下：
視頻延長器從路數來分包括一對一和一對多；從接口來劃分包括VGA、DVI、HDMI；從傳輸介質來劃分包括網線和光纖?？梢愿鶕?jù)實際的需要包括接口的類型，傳輸?shù)木嚯x，遠端顯示點的個數來選擇。
方案優點：
1,網絡覆蓋區域不到位,使用延長器視頻傳輸畫面清晰無延時,達到1080P分辨率。
2,音視頻信號可同步傳輸。
3,遠端每個點顯示相同畫面。
4,使用單根超五類或者六類網線或者光纖傳輸，延長距離遠，布線方便,抗干擾能力強。
雙絞線/光纖傳輸方式和VGA線傳輸方式：
線材區別：VGA線材屬于復合同軸電纜，傳輸距離為5米，經過特殊定做的線材可以達到30米，如果距離再長，衰減會更大，線與線之間會產生內部共模干擾，圖像質量就沒有保證；同時，VGA線材價格昂貴，粗大硬朗，劇烈拐彎會造成更大的衰減和干擾，布線極不方便。雙絞線線材采用絞線對傳輸，同時網線里面每對線絞距不同，長度不等，采用線路補償技術，解決不同步的問題，同時具有較好的抑制共模干擾，具有更強的抗干擾能力。雙絞線柔軟細長，是工程布線的基本線材，材料便宜，布線方便。
光纖傳輸，即以光導纖維為介質進行的數據、信號傳輸。光導纖維,滿足視頻傳輸?shù)男枨?。光纖傳輸一般使用光纜進行，單根光導纖維的數據傳輸速率高，由于采用光信號進行傳輸，所以適合于距離遠，高溫，強磁干擾等復雜環境進行高質量傳輸。
傳輸方式：VGA視頻信號用VGA視頻線傳輸多種同步信號，技術產生的時候沒有考慮長距離傳輸問題，該傳輸方式在長距離傳輸方面就有致命的缺陷。雙絞線傳輸方式是最新的VGA視頻傳輸技術，利用網線/光纖特有的抗干擾能力，將VGA多種信號中心編碼在傳輸上面?zhèn)鬏敚捎锰赜械囊皇找话l(fā)，前端放大、后端解碼還原補償技術。更好的實現長距離的傳輸?；驹?0米以上取代VGA放大器。
HDMI傳輸方式：
HDMI，高清晰度多媒體接口,可用于機頂盒、DVD播放機、個人電腦、電視游樂器、綜合擴大機、數位音響與電視機。HDMI可以同時傳送音頻和影音信號，能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據，同時無需在信號傳送前進行數/模或者模/數轉換。HDMI規格可搭配寬帶數字內容保護（HDCP），以防止具有著作權的影音內容遭到未經授權的復制?，F(xiàn)在已有越來越多的視頻會議終端帶有HDMI接口，采用HDMI音視頻單/多路發送器單播/廣播式的信號發射，將信號通過網線或光纖延伸到需要的每一個點上，然后通過HDMI接收器將信號還原輸出，如果抖露發送器擴展出接口不夠，可以在主機端加HDMI分配器，接多個HDMI發送器可以擴展出更多的接口。 同時HDMI和DVI都屬于數字視頻接口，可以相互轉換。本方案采用的目前流行的ＨＤＭＩ信號傳輸，其施工方便，性能穩定，抗干擾性強，方便擴展，分辨率達１０８０Ｐ，并且可以直接輸出聲音，可以滿足高標準的視頻要求，顯示圖像清晰，效果更佳。
