VGA DVI HDMI通過局域網傳輸實現多對多信息發布
Time: 2017-03-22
VGA/DVI/HDMI視頻延長器采用數字信號進行傳輸，打破傳統采用模擬信號的傳輸方式。視頻免調節，具有較強的抗干擾能力，利用現有的網絡布線更加方便。視頻信號輸入前端經過編碼器進行壓縮處理，通過網線傳輸，后端經過解碼器解壓縮進行還原輸出。支持組播，結合網絡交換機實現一個編碼器對多個解碼器。
所有的編碼器和解碼器都在同一網段，如果在一個局域網當中只有一個編碼器對多個解碼器，那么交換機默認不需要做任何的設置。即便是桌面型交換機也可以支持。如果在一個局域網當中有多個編碼器對多個解碼器，那么必須劃分不同的邏輯網段即VLAN進行隔離。最低要采用網管型交換機進行物理端口的VLAN劃分。處在同一VLAN當中的編碼器和解碼器才能建立通訊連接。

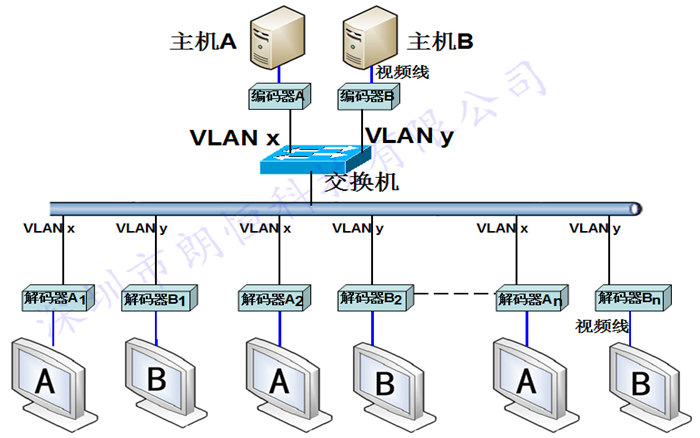

方案圖如下：
圖中只畫出兩個不同的信號源和設置兩個不同的VLAN X和VLAN Y作為示例。其實可以接更多的信號源，劃分更多的VLAN，只要交換機具有足夠的端口數量。所有的發送器必須處于不同的VLAN當中。只要修改端口的VLAN號可以讓遠端的顯示器顯示不同的畫面。既方便擴展又可以靈活多變。
對交換機的要求能夠支持VLAN的劃分和全千兆帶寬，端口數量可以根據實際需要進行選擇。
對于VGA/DVI/HDMI視頻延長器，支持高清分辨率1080P的傳輸，在傳輸視頻的同時也可以選擇傳輸音頻、紅外線、USB信號等。不同的產品有不同的功能和特點，這里不做一一的詳細介紹，具體產品可以瀏覽朗恒科技官方網站或者來電咨詢。
