SDI光端機&HDV-200D應用于北京某消防支隊監控系統方案

      消防支隊需要將分散在各處的監控?cái)z像頭傳回的監控畫面集中顯示在監控室的一塊屏幕拼接大屏上，并且可以按照需要進行畫面切換，攝像頭為ＳＤＩ高清攝像頭，要求可以對每個攝像頭進行單獨控制；大屏所在大廳也需要將大廳內的多臺電腦主機的視頻信號換切到大屏幕上。

       每一個攝像頭對應一個SDI光端機發送端，所有的光端機接收端的輸出端全部結連到硬盤錄像機上面，再與矩陣相連，大廳內的電腦主機輸出信號通過視頻分配器一分為二，一端接近端的顯示器，一端通過HDMI-200D延長到機房，輸入矩陣，矩陣的輸出端通過HDMI-200D延長后的信號接入多屏處理器上面，再從多屏處理器輸出到大屏上。

      攝像頭從外面遠距離傳回的信號通過光纖傳播，最大限度的減少了外界各種因素的干擾，保證了信號的完整性。大廳內電腦主機的視頻信號輸入矩陣和從矩陣出來的信號輸出到大屏，距離在20米到40米之間，可以使用雙絞線進行延長，方便了布線的同時也不會影響信號輸出的顯示效果。

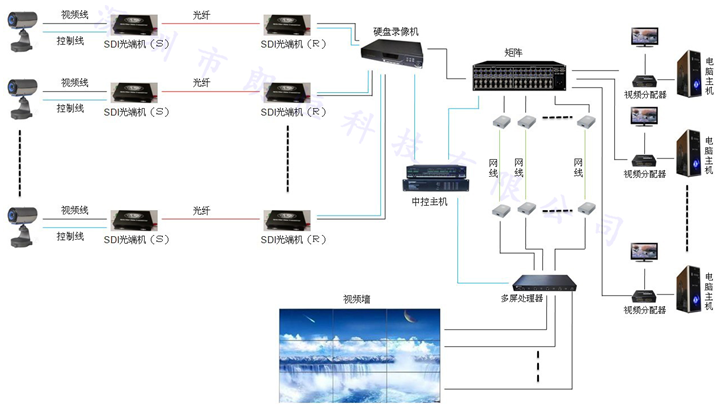

方案設計圖如下：

SDI-1V-D1產品資料

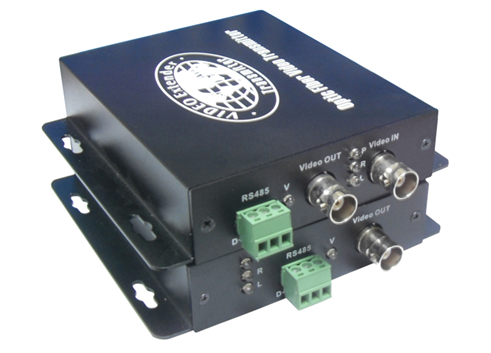

SDI高清無壓縮數字視頻光端機是采用國際上最新數字信號處理技術而自主研發的新一代數位光端機產品，提供給用戶在一根光纖上實現1路視頻、1路反向RS485 數據遠距離、無失真、高質量的傳輸。
技術參數：
一，串行電視： BNC 輸入
電視信號標準：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s），輸入數目：1 路，反射損耗：>15DB，均衡：0-150m @ 1.485Gb/s，連接器：75Ω  BNC
二，數據
數據:一路反向數據，接口：2芯接線端子，帶寬: 180Kbps，標準: RS-485，誤碼率：<10-9
三，光輸出
輸出數量:1，線纜傳輸類型:單模單纖（多?？蛇x），工作波長:1310nm /1550nm，反射損失:> 15dB，抖動:< 0.2UI，連接器:FC
四，串行電視    BNC 輸出(EO/OE) 與輸入同
輸出數量:接收端1路輸出，信號電平:800mV 標稱，上升/下降時間:200ps 標稱，過沖:< 10% 振幅，反射損耗:> 15dB ，抖動:< 0.2UI，連接器:75Ω BNC
五，電氣指標
工作溫度:-25℃～＋70℃，電壓 1A@12VDC，功率 12 W，EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標，平均無故障工作時間 ﹥100000小時
六，外形尺寸和重量
尺寸大?。?30(L)mm x 110(W)mm x 25mm(H)，重量: 0.5KG
八，指示燈
光信號、SDI工作狀態指示

HDV-200D產品資料：

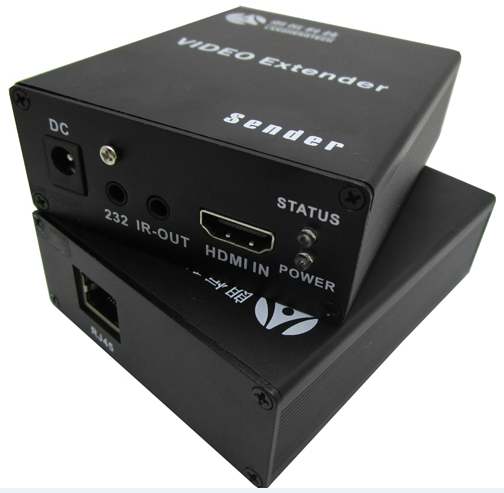

使用單根網線通過TCP/IP協議將HDMI視頻，紅外線功能延長到遠端，用戶可以在遠端實時收看到圖像，支持HDMI/DVI高清音視頻的實時傳輸，最大分辨率為：1920×1080@60Hz，直連最大傳輸距離200米，接一次交換機可以增加100米，可以級聯多次。
