樓層數字化高清視頻傳輸方案
Time: 2017-03-22
需要把機房服務器視頻信息發布到每個樓層，并且每個樓層需要多點顯示。
VGA/DVI/HDMI視頻延長器采用數字信號進行傳輸，打破傳統采用模擬信號的傳輸方式。視頻免調節，具有較強的抗干擾能力，利用現有的網絡布線更加方便。視頻信號輸入前端經過編碼器進行壓縮處理，通過網線傳輸，后端經過解碼器解壓縮進行還原輸出。支持組播，結合網絡交換機實現一個編碼器對多個解碼器。
每個樓層放置一臺交換機即可，各個樓層的交換機進行級聯。對于交換機和延長器不需要做任何的設置，只需要把所有的發送器和接收器都處在同一網段。

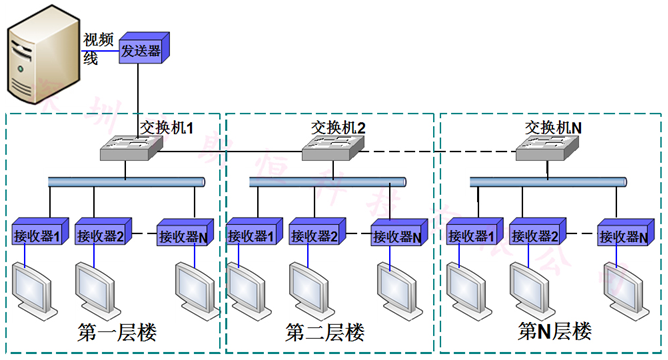

方案示意圖如下：
對于交換機的要求，采用百兆非網管型的交換機即可，即便是交換機級聯的端口也只需百兆鏈路。
對于VGA/DVI/HDMI視頻延長器，支持高清分辨率1080P的傳輸，選擇不同的視頻接口類型，對應不同的延長器。純硬件設備，即插即用。
