VHD-T7用于高清HDMI信號遠距離傳輸實現多媒體信息發布方案

一、 需求分析

    為了將視頻信息推廣，需要在不同地方的顯示器上顯示相同的視頻畫面。視頻信號為HDMI信號，視頻信號源為一臺電腦主機，顯示器和主機之間的距離在1KM到2KM之間，每臺顯示器之間的距離在50米左右，遠端一共有50個顯示點。

二、 系統設計概要

1.由于延長距離較遠，且每個顯示點間距過大，通過網線傳輸無法達到效果，所以只能采用光纖進行傳輸。如果采用市面一對一的光端機，一是要擴展出50個接口，二是要采用50套光端機，即不方便安裝又造成成本過高。所以先采用一臺HDMI分配器先擴展出接口，再接入多臺光纖多路發送器繼續延長擴展達到傳輸50個畫面的效果。

2.系統方案的優越性

1），采用HDMI信號傳輸，可同時傳輸音視頻，支持高清分辨率1080P。

2），視頻畫面清晰無延時。

3），整個系統采用數字信號進行傳輸。

4），光纖作為傳輸介質，布線方便，傳輸距離遠，具有較強的抗干擾能力，能適應各種各樣的復雜環境。

5），純硬件設備，即插即用，不需任何調試。

6），方便安裝和擴展。

7）性價比高。

三、 系統詳細設計及產品資料

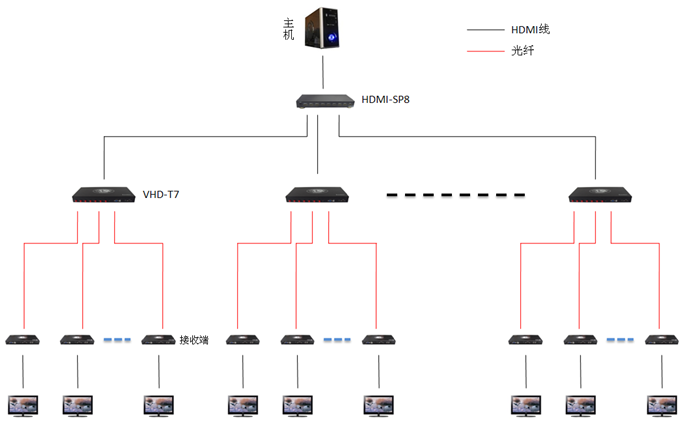

方案圖如下：

     由于遠端共有50個顯示點，所以需要八口的HMDI分配器擴展出8個HDMI接口，配8臺VHD-T7，每臺VHD-T7最多延長擴展出7個接口，7X8=56可以滿足需求。此設備，前端編碼，后端解碼，每個顯示點布一條光纖跳線即可，而且只能是單模光纖FC接口，遠端所配用接收器為VHD-3H型號，最遠傳輸距離可達20KM，視頻信號清晰無延時。整體設備無需任何調試，即插即用，支持熱插拔。

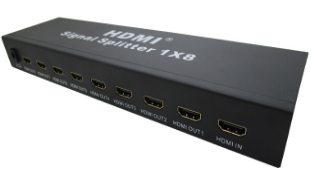

 HDMI-SP8產品資料：

產品規格:
HDMI分辨率………................24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i，
1920×1200@60HZ，4K×2K
支持音頻色彩格式………………………….……………………….…24位/ 30位/36位
支持音頻格式………………. DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
最大傳輸帶寬……………………………………………………………………..225MHz
最大傳輸速率..…………..………………………………………………………10.2Gbps
輸入輸出TMDS信號…………………………………..…..….………0.5-1.5Vp-p(TTL)
輸入輸出DDC信號…………… ………………………..………………...…5Vp-p(TTL)
輸入線纜長度….…………….…….…………..…≤15m AWG26 HDMI standard cable
輸出線纜長度….……………………..…..………≤15m AWG26 HDMI standard cable
電源適配器規格:…………..…….交流輸入（50 /60HZ）:100V-240V,直流輸出:5V/2A
工作溫度……….……………….……………………………..……………(-15 to +55℃)
工作濕度范圍…………………..………………………….…...…5 to 90%RH（無冷凝）
產品尺寸………………………………….……………………………….….265X72X30(mm)
外包裝尺寸………………………………….……………………………….….330X165X80(mm)
毛重……………………………………….……………..…………………….…….…0.9Kg

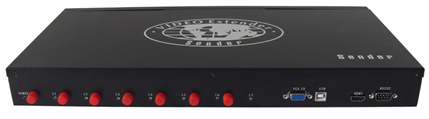

VHD-T7產品資料：

VHD-T7產品規格

四、 方案應用領域及成功應用案例。
     此方案可以廣泛應用于計算機領域、視頻監控、大屏幕廣告、教育、銀行證劵系統，多媒體功能廳、數字標牌、地鐵、車站、機場、醫院、工廠、電梯、酒店、部隊或是比較惡劣復雜工程環境等多種場合和領域。 已成功應用于中鐵隧道，深圳大運會,移動展示大廳，某橡膠工廠,北京大學多媒體教學等。
