HDV-R15/VGA-R15中繼器用于地鐵、機車內部、站臺信息發布傳輸方案
Time: 2017-03-22
概述與分析：
地鐵信息發布系統是一個以車載顯示終端為媒介向旅客提供信息服務的系統，主要由多媒體信號播放機、多媒體信號傳輸設備、信號傳輸和車載顯示終端組成。
高清晰的視頻圖像信號和高質量的音頻信號在第一階段采用線纜傳輸，然而在長距離的傳輸中會有不同程度的衰減而不能使用，加之抗干擾能力不佳，工程實施難度大；因此第二階段發展成為采用相對具有優勢的雙絞線模擬信號傳輸技術來解決這些問題。雖然延長距離更遠，具有一定的抗干擾能力，但是還是難以適應較為復雜的環境，且視頻需要調節。針對以上情況，朗恒科技響應市場需求，經過不斷研發努力，打破傳統采用模擬信號進行傳輸?shù)囊曨l延長器，變更為采用數字信號進行傳輸。
視頻亮度和清晰度自動調節，滿屏效果好。對網線質量要求相對較低，可以用于網線質量低劣的場合?？垢蓴_性較強，可以用于較為復雜的環境。符合目前很多布線不規范的現狀。
HDV-R15/VGA-R15 VGA/DVI/HDMI視頻網線傳輸設備主要包含發送器和中繼器，發送器將高清播放機輸出的視頻信號通過發送器編碼，中繼器通過級聯的方式進行解碼，采用組播方式所有解碼器音視頻信息同步輸出顯示。
方案優勢：
系統方案在整體設計與規劃方面，充分考慮先進性、操作簡單方便性、可以擴展性、兼容性、實用性等等方面,系統設計過程中遵循以下設計原則。
1，產品性能穩定，質量可靠，采用防震設計，能夠長期連續穩定的運行。
2，實施簡單方便，一根網線就可以傳輸一路音視頻信號。
3，容易維護，即插即用，比傳統的采用模擬信號傳輸?shù)难娱L(zhǎng)器不需要手動調節亮度和清晰度，視頻自動調節，滿屏效果好。
4，技術先進性，支持1080P高清分辨率，延長后顯示效果清晰無明顯衰減和延時。采用數字信號進行傳輸，抗干擾能力強，能夠適應較為復雜的環境，可用于網線質量低劣的場合。
5，方便擴展，每個中繼器都有一個輸入網口，一個輸出網口，可以進行級聯，每級聯一次最遠延長150米，最多級聯15次。

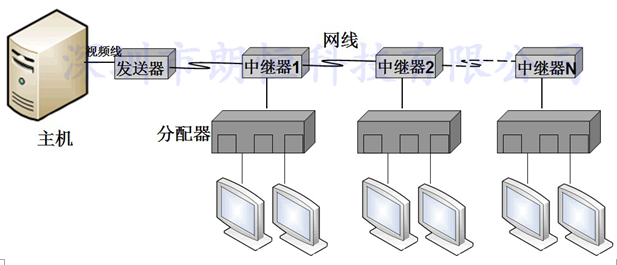

方案圖：
根據不同的視頻接口類型可以選擇不同的中繼延長器。VGA-R15用來傳輸VGA音視頻信號，HDV-R15用來傳輸HDMI信號。
產品資料：

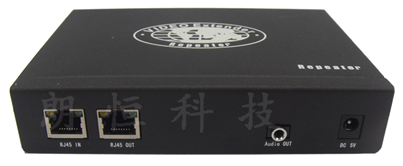

VGA-R15(VGA音視頻中繼器)
技術參數
|
中繼器功能
|
輸入信號
|
一路
|
|
輸出信號
|
一路
|
|
傳輸距離
|
150米
|
|
級聯次數
|
15（最大）
|
|
VGA視頻接口及性能
|
視頻輸出接口
|
HD15PIN(母制VGA)
|
|
視頻輸入接口
|
HD15PIN(公制VGA)
|
|
視頻信號處理帶寬
|
>350MHz(-3dB)
|
|
同步信號
|
>200KHZ
|
|
視頻分辨率
|
支持1080p
|
|
音頻接口及性能
|
接口
|
3.5mm 立體聲音頻插座
|
|
帶寬
|
10HZ~20KHZ
|
|
傳輸接口
|
RJ-45
|
接Cat5e/Cat6
|
|
屬性
|
尺寸（長×寬×高）
|
發送器：108mm×74mm×30mm
中繼器：148mm×110mm×30mm
|
|
凈重
|
發送器：0.25KG
中繼器：0.5KG
|
|
外殼
|
發送器:鋁殼
中繼器：鐵殼
|
|
顏色
|
發送器：銀白色
中繼器：黑色
|
|
電源部分
|
適應電壓
|
5V/3A DC
|
|
功耗
|
發送器&接收器：<5W
中繼器：<6W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|

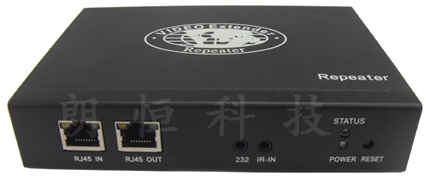

HDV-R15 （DVI/HDMI中繼器）：
技術參數
|
中繼器功能
|
輸入信號
|
一路
|
|
輸出信號
|
一路
|
|
傳輸距離
|
150米
|
|
級聯次數
|
15（最大）
|
|
視頻傳輸性能及接口類型
|
發送器、接收器視頻輸入輸出接口
|
HDMI
|
|
支持HDMI版本
|
HDMI1.3
|
|
支持HDCP版本
|
HDCP1.2
|
|
HDMI分辨率
|
1080p/1080i/720p/720i/576p/576i/480p/480i
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
輸入線纜長度
|
≤20m AWG26 HDMI 1.3 standard cable
|
|
輸出線纜長度
|
≤20m AWG26 HDMI 1.3 standard cable
|
|
中繼器視頻輸出接口
|
DVI-I(僅支持DVI-D和HDMI信號)
|
|
紅外接口
|
3.5mm 音頻插座
|
|
RJ-45
|
接 Cat 5E/Cat6
|
|
屬性
|
尺寸（長×寬×高）
|
發送器: 93mm×74mm×30mm
中繼器：148mm×114mm×30mm
|
|
凈重
|
發送器：0.15KG
中繼器: 0.5KG
|
|
外殼
|
鐵殼
|
|
顏色
|
黑色
|
|
電源部分
|
適應電壓
|
5V/1A DC
|
|
功耗
|
發送器：3W
中繼器：4W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
方案應用領域
此方案可以廣泛應用于計算機領域、視頻監控、大屏幕廣告、教育、銀行證劵系統，多媒體功能廳、數字標牌、地鐵、車站、機場、醫院、工廠、電梯、酒店、部隊或是比較惡劣復雜工程環境等多種場合和領域。
