IPVA-200S用于解決一條網線傳輸多路VGA信號方案

需求分析：

有很多工程項目往往有些時候因?yàn)閿U(kuò)展或者別的原因造成在當初規劃的鋪設傳輸線路不足，這里就有一個類似的案例，施工現場只剩下一條網線，但是要傳輸四臺DVR的VGA信號到遠端，如果采用傳統的VGA延長器只能夠傳輸一路VGA信號，無法滿足要求，如果要重新布線的話，施工較困難，很不方便。

解決方法：

解決辦法是在一條線路上采用數字傳輸方式集成傳輸多路信號。此方案最大優點是支持接入局域網，組網靈活，方便擴展。其次，抗干擾性較強，可以用于較為復雜的環境。

 此方案首先說明鏈路帶寬問題，四套IPVA-200S發送器和接收器所接入交換機端口，百兆、千兆端口都可以，但是交換機之間級聯的鏈路必須是千兆鏈路，所以用于交換機級聯的端口必須至少是1G的端口，而且中間的線路也必須是能夠支持傳輸千兆網絡。

第二，所有的發送器和接收器接入同一網絡，那么如何保證每對發送器和接收器一一對應的傳輸呢，通過設置不同的IP地址無法實現，只有通過對交換機進行劃分VLAN的方式，把四套延長器每對應的一套劃入不同的四個VLAN當中，所以此方案對交換機的選取有一定的要求，必須能夠支持VLAN的劃分。

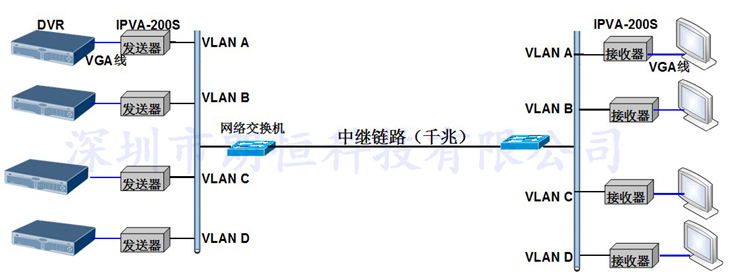

方案連接圖如下：

系統方案優勢：

1，產品性能穩定，質量可靠，IPVA-200S能夠長期、連續、穩定的運行。純硬件設備，即插即用，默認不需需要設置IP地址和MAC地址。

2，方便管理，如果接入現有的網絡，即需要設置特定的IP和MAC地址，用戶可以通過WEB登陸方式進行修改。

3，實施簡單方便，組網靈活，IPVA-200S默認支持組播，如果多個接收器與一個發送器在同一VLAN可以實現遠端各點顯示相同畫面。

4，對網線質量要求相對較低，可以用于網線質量低劣的場合?？垢蓴_性較強，可以用于較為復雜的環境。符合目前很多布線不規范的現狀 。

5，視頻傳輸畫面清晰無延時，能夠支持高清1080P分辨率。

6，方便擴展，只要交換機有足夠的端口可以接入更多的發送器和接收器。

產品資料：

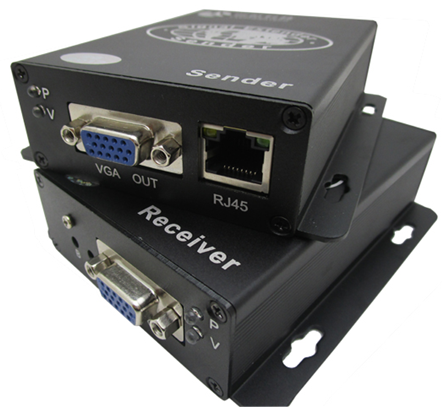

1，IPVA-200S(VGA音視頻網絡傳輸器)

應用領域
      此產品廣泛應用于計算機、視頻監控、大屏幕廣告、教育、銀行證劵系統，多媒體功能廳、數字標牌、地鐵、車站、機場、醫院、工廠、電梯、酒店、部隊或是比較惡劣復雜工程環境等多種場合和領域。
