高清VGA DVI HDMI一個發送器對一百個接收器信息發布方案
Time: 2017-03-22
VGA/DVI/HDMI視頻延長器采用數字信號進行傳輸，打破傳統采用模擬信號的傳輸方式。視頻信號輸入前端經過編碼器進行壓縮處理，通過網線傳輸，后端經過解碼器解壓縮進行還原輸出。支持組播，結合網絡交換機實現一個發送器對多個接收器。不需要對交換機做特殊的設置，也不需要對發送器和接收器做任何的設置，只需要發送器和所有的接收器在同一局域網和交換機端口帶寬在百兆的環境下。

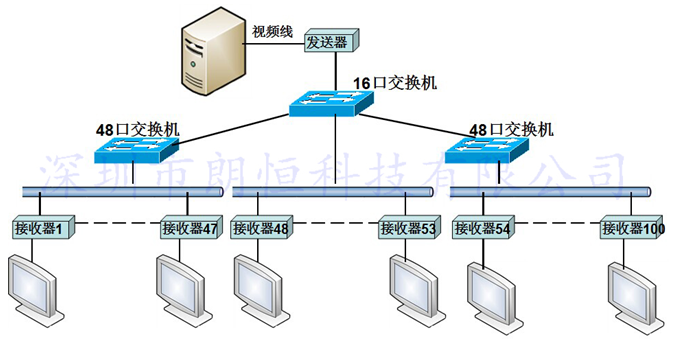

方案圖：
通過交換機級聯的方式來擴展接口，采用星形方式級聯或者總線型方式級聯都可以。如果傳輸VGA信號，可以采用型號為IPVA-200S的產品；如果傳輸DVI信號，可以采用型號為DVI-200D的產品；如果傳輸HDMI信號，可以采用型號為HDV-200D的產品。并且這三種型號的發送器和接收器可以相互交叉使用，實現不同視頻信號輸入與不同信號輸出的轉換功能。
系統方案優勢：
1，產品性能穩定，質量可靠，能夠長期、連續、穩定的運行。
2，實施簡單方便，組網靈活，默認支持組播，對其以及交換機不需要做任何的設置。純硬件設備，即插即用。
3，對網線質量要求相對較低，可以用于網線質量低劣的場合?？垢蓴_性較強，可以用于較為復雜的環境。符合目前很多布線不規范的現狀 。
4，視頻傳輸畫面清晰無延時，能夠支持高清1080P分辨率。
5，如果在現有的局域網傳輸，用戶可以自行修改設備的IP和MAC地址，方便在網絡當中的管理。
6，方便擴展。以后需要增加顯示點，只需要對交換機實行級聯擴展。
產品資料：

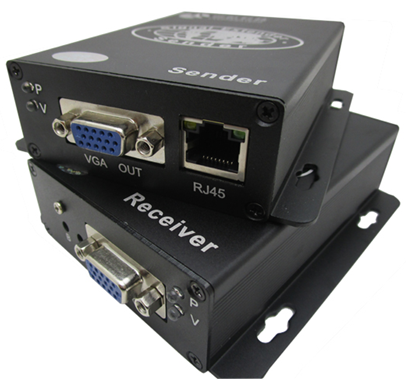

1，IPVA-200S(VGA音視頻網絡傳輸器)
產品規格
|
功能
|
輸入信號
|
一路（VGA、AUDIO）
|
|
輸出信號
|
發送器一路VGA
接收器一路（VGA、AUDIO）
|
|
直連傳輸距離
|
200米
|
|
VGA視頻接口及性能
|
視頻輸入接口
|
HD15PIN(公制VGA)
|
|
視頻輸出接口
|
HD15PIN(母制VGA)
|
|
視頻信號處理帶寬
|
>350MHz(-3dB)
|
|
同步信號
|
>200KHZ
|
|
視頻分辨率
|
支持1080p
|
|
音頻接口及性能
|
接口
|
3.5mm 立體聲音頻插座
|
|
帶寬
|
10HZ~20KHZ
|
|
傳輸接口
|
RJ-45
|
接Cat5e/Cat6
|
|
屬性
|
尺寸（長×寬×高）
|
發送器: 108mm×74mm×30mm
接收器: 108mm×74mm×30mm
|
|
外包裝尺寸
（長×寬×高）
|
280mm×250mm×70mm
|
|
毛重
|
0.92Kg
|
|
外殼
|
鋁殼
|
|
顏色
|
黑色
|
|
電源部分
|
適應電壓
|
DC5V/2A
|
|
發送器功耗
|
<5W
|
|
接收器功耗
|
<5W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|

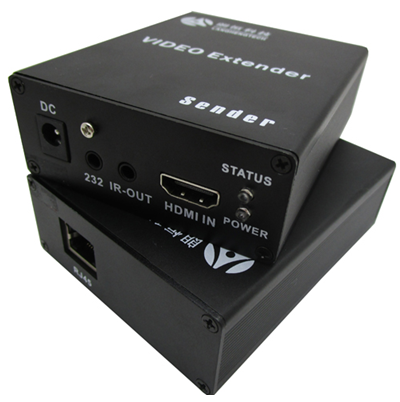

2，HDV-200D HDMI網絡傳輸器
產品規格
|
視頻傳輸性能
及接口部分
|
接口類型
|
HDMI、IR、RJ-45
|
|
支持HDMI版本
|
HDMI1.3
|
|
支持HDCP版本
|
HDCP1.2
|
|
分辨率
|
1080p/1080i/720p/720i/576p/576i/480p/480i
|
|
支持視頻色彩格式
|
24位/深色30位/深色36位
|
|
支持音頻格式
|
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
|
|
輸入輸出TMDS信號
|
0.5-1.5Vp-p(TTL)
|
|
輸入輸出DDC信號
|
5Vp-p(TTL)
|
|
屬性
|
產品尺寸（長×寬×高）
|
發送器:
93mm*74mm*30mm
接收器: 93mm*74mm*30mm
|
|
外包裝尺寸（長×寬×高）
|
280mm*250mm*70mm
|
|
毛重
|
0.87Kg
|
|
電源部分
|
適應電壓范圍
|
DC5V/1A
|
|
發送器功耗
|
4W
|
|
接收器功耗
|
3W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|

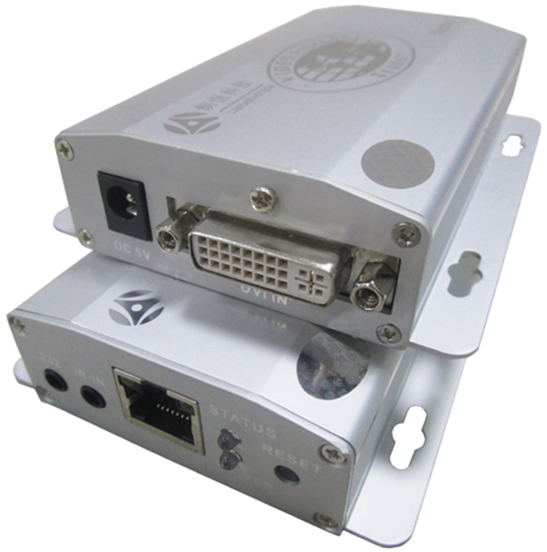

3，DVI-200D DVI視頻網絡傳輸器
產品規格
|
視頻及接口類型
|
視頻接口類型
|
DVI-I(僅支持DVI-D信號)
|
|
視頻分辨率
|
支持1080p
|
|
紅外
|
3.5mm phone jack
|
|
RJ-45
|
接 Cat 5E/Cat6
|
|
屬性
|
產品尺寸（長×寬×高）
|
發送器:
93mm*74mm*30mm
接收器: 93mm*74mm*30mm
|
|
外包裝尺寸（長×寬×高）
|
250mm*155mm*95mm
|
|
毛重
|
0.86Kg
|
|
電源部分
|
適應電壓范圍
|
DC5V/1A
|
|
發送器功耗
|
4W
|
|
接收器功耗
|
3W
|
|
操作環境
|
工作溫度
|
-15℃-55℃
|
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
方案應用領域
此方案可以廣泛應用于計算機領域、視頻監控、大屏幕廣告、教育、銀行證劵系統，多媒體功能廳、數字標牌、地鐵、車站、機場、醫院、工廠、電梯、酒店、部隊或是比較惡劣復雜工程環境等多種場合和領域。
