DVO-3DASL應用于某公安指揮中心拼接顯示系統
Time: 2017-03-22
概述
隨著各地經濟的快速發展，大量外來人員不斷涌入，使得各地區治安形勢受到影響而變的越來越復雜，一些繁華的場所、主要街道案件頻頻發生。為了加強對轄區的街道、工廠周邊、學校等各個地點的掌握，某公安局建立了一套完善、先進的智能監控指揮系統，在有限的警力資源狀況下，提高出警效率，合理配置警力，及時有效的處理現場事故，實現現場指揮現代化、從而減少交通事故和街頭案件、優化轄區面貌、保證居民的人身財產安全等，為居民提供安全、舒適、快捷的居住環境。
需求分析
視頻監控系統等顯示信息送至指揮中心，由大屏幕顯示系統進行綜合顯示，形成一個顯示全面、操作便捷、查詢準確、管 理高效、美觀實用的信息顯示管理系統。該顯示系統主機放置在機房管理中心，拼接屏顯示在指揮中心。但是往往指揮中心與機房管理中心距離相隔很遠。這就需要通過光端機把主機信號長距離無延時的傳輸?shù)酱笃辽巷@示，并且要求圖像顯示清晰逼真。
方案優勢
朗恒科技 DVO-3DASL采用高帶寬無壓縮技術進行數字信號傳輸，無延時。支持 1080P@60HZ分辨率。圖像調試簡單，即插即用。使用單根光纖就能遠距離無壓縮傳輸。另外通過 DVI轉 HDMI線也可支持傳 HDMI信號。

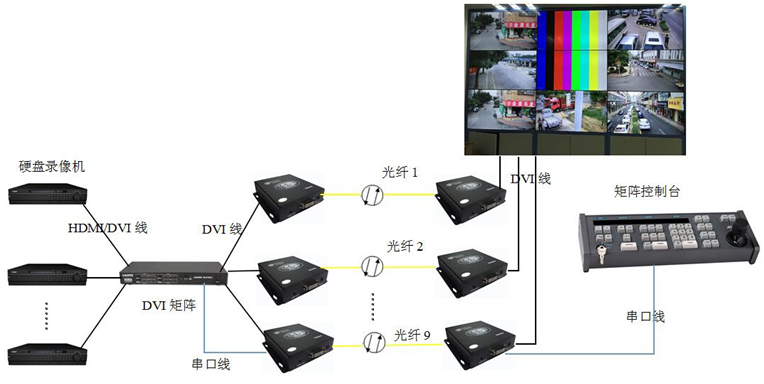

方案連接圖
方案介紹
該方案由 9臺硬盤錄像機、1臺 DVI矩陣、9套 DVI無壓縮光端機、拼接大屏等設備組成。硬盤錄像機主機信號進入矩陣，矩陣再輸出到光端機，再傳輸?shù)狡唇哟笃辽巷@示。矩陣 232控制信號通過光端機傳輸?shù)狡唇哟笃两K端，直接與矩陣控制臺連接，控制矩陣切換。

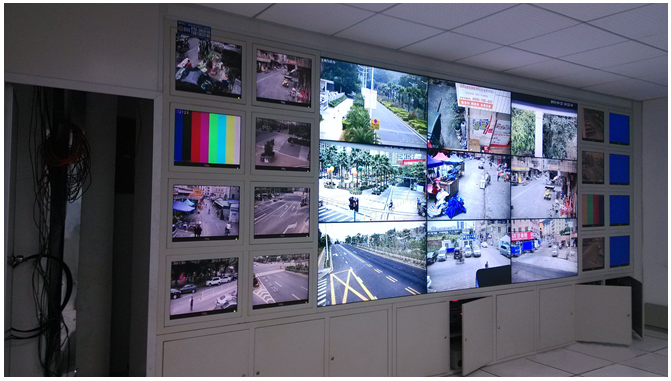

現場指揮控制中心顯示效果圖

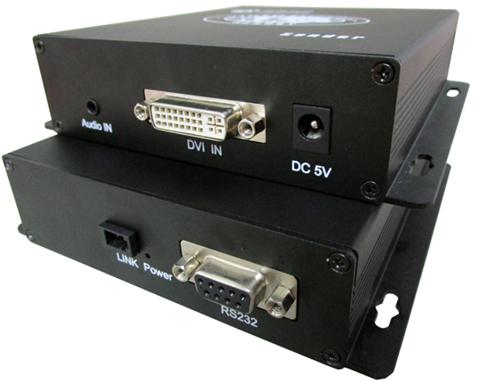

產品資料
產品特點
1，采用數字無壓縮技術傳輸，無延時。
2，支持1080P，1920×1200@60HZ分辨率。
3，支持熱插拔，即插即用。
4，通過DVI轉HDMI線也可支持傳輸HDMI信號。
5，支持接入光分路器實現一發送器對多個接收器功能。
6，RS232功能可選。
技術參數
|
功能
|
輸入信號數
|
發送器：1路(DVI、Audio、RS232)
|
|
輸出信號數
|
接收器：1路(DVI、Audio、RS232)
|
|
傳輸距離
|
500米(多模)/10千米(單模)
|
|
視頻傳輸接口及性能
|
視頻輸入接口
|
發送器：DVI-I(僅支持DVI-D信號)
|
|
視頻輸出接口
|
接收器：DVI-I(僅支持DVI-D信號)
|
|
分辨率
|
最高支持1080p，1920×1200@60HZ
|
|
協議
|
DVI1.0
|
|
音頻接口及性能
|
接口
|
3.5mm立體聲音頻插座
|
|
帶寬
|
10HZ~20KHZ
|
|
RS232接口及傳輸性能
|
接口類型
|
DB-9母口
|
|
速率
|
最大支持115Kbps
|
|
傳輸模式
|
單向傳輸
|
|
光學部分
|
光輸入，輸出接口
|
單/多模 LC型
|
|
傳輸波長
|
1310/1550nm
|
|
電源部分
|
適應電壓范圍
|
DC 5V/3A
|
|
功耗
|
發送器：<3W
接收器：<2W
|
|
屬性
|
產品尺寸（長×寬×高）
|
發送器：128mm×131mm×32mm
接收器：128mm×131mm×32mm
|
|
外包裝尺寸（長×寬×高）
|
295mm×270mm×150mm
|
|
外殼
|
鋁質材料
|
|
顏色
|
黑色
|
|
毛重
|
1.7kg
|
|
操作環境
|
存儲溫度
|
-40-80℃
|
|
濕度
|
0-95% (無凝結）
|
|
工作溫度
|
-15℃-55℃
|
